W815

Kierteitetyt lukitustapit, hieno kierre - nupillinen

KIERTEITETTY VIVULLINEN JA TERÄKSINEN LUKITUSTAPPI LUKITUKSEN KANSSA

Ver. 22V01-0124

KIERTEITETTY VIVULLINEN JA TERÄKSINEN LUKITUSTAPPI LUKITUKSEN KANSSA

W815 - KIERTEITETTY VIVULLINEN JA TERÄKSINEN LUKITUSTAPPI LUKITUKSEN KANSSA

(3) Vipu painevalettua zamakia.
W815:

(3) Satinoitu.
(1-2) Sileä.

  • Tekniset ominaisuudet

    Materiaalit:
    (3) Vipu painevalettua zamakia.
    W815:
    (1) Lukitustapin tappiosa sitkeää karkaistua terästä.
    (2) Sorvattu ja kierteitetty runko sitkeää terästä, lukituspesä.
    (5) Jousi sinkittyä terästä.
    W815CIN:
    (1) Lukitustapin tappiosa ruostumatonta terästä (AISI 303).
    (2) Sorvattu ja kierteitetty runko ruostumatonta (AISI 303) sitkeää terästä, lukituspesä.
    (5) Ruostumaton teräsjousi (AISI 301).

    Pinta:
    (3) Satinoitu.
    (1-2) Sileä.

    Väri:
    (3) Maalattu epoksijauheella, musta (RAL 9011).
    W815: (1-2) Mustattu.
    W815CIN: (1-2) Käsittelemätön.

    HUOMAA:
    > Lukitustapin vartta varten tehtävään asennusreikään suositellaan toleranssia H7.

    Erikoistilaukset:
    Määrästä riippuen voidaan kierteitys tilauksesta toimittaa vakiotyyppisellä karkeakierteellä.

Vaihtoehtoiset tuotteet
Versio W815 - mustattua terästä

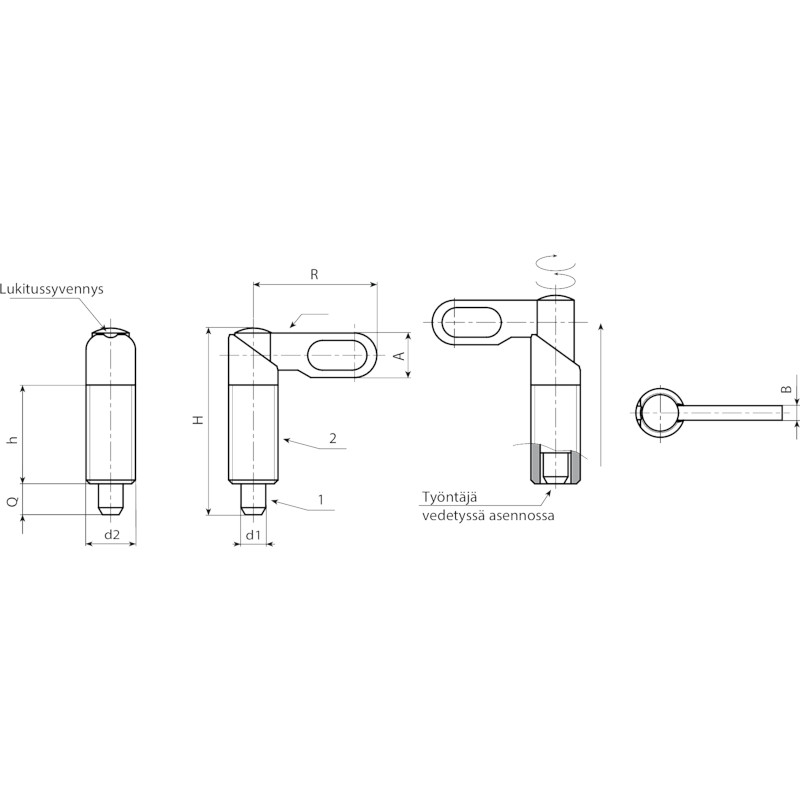

Codice Art. R H h A B d2 d1 -0,02 -0,04 Q 3D
W81510.0004 W81510.V04 25 38 20 9 3 M10x1 4 6 18
W81510.0005 W81510.V05 25 38 20 9 3 M10x1 5 6 19
W81510.0006 W81510.V06 25 38 20 9 3 M10x1 6 6 21
W81512.0004 W81512.V05 30 47 25 11 3.5 M12X1,5 5 8 30
W81512.0005 W81512.V06 30 47 25 11 3.5 M12X1,5 6 8 30
W81512.0006 W81512.V08 30 47 25 11 3.5 M12X1,5 8 8 33
W81516.0004 W81516.V06 40 60,5 32 14,5 5 M16x1,5 6 10 73
W81516.0005 W81516.V08 40 60,5 32 14,5 5 M16x1,5 8 10 75
W81516.0006 W81516.V10 40 60,5 32 14,5 5 M16x1,5 10 10 77
W81520.0004 W81520.V08 50 70 35 18 6 M20x1,5 8 12 137
W81520.0005 W81520.V10 50 70 35 18 6 M20x1,5 10 12 173
W81520.0006 W81520.V12 50 70 35 18 6 M20x1,5 12 12 143
Versio W815 CIN - ruostumatonta terästä (AISI 303)
Codice Art. R H h A B d2 d1 -0,02 -0,04 Q 3D
W81510.0001 W81510.I04CIN 25 38 20 9 3 M10x1 4 6 18
W81510.0002 W81510.I05CIN 25 38 20 9 3 M10x1 5 6 19
W81510.0003 W81510.I06CIN 25 38 20 9 3 M10x1 6 6 21
W81512.0001 W81512.I05CIN 30 47 25 11 3.5 M12X1,5 5 8 30
W81512.0002 W81512.I06CIN 30 47 25 11 3.5 M12X1,5 6 8 30
W81512.0003 W81512.I08CIN 30 47 25 11 3.5 M12X1,5 8 8 33
W81516.0001 W81516.I06CIN 40 60,5 32 14,5 5 M16x1,5 6 10 73
W81516.0002 W81516.I08CIN 40 60,5 32 14,5 5 M16x1,5 8 10 75
W81516.0003 W81516.I10CIN 40 60,5 32 14,5 5 M16x1,5 10 10 77
W81520.0001 W81520.I08CIN 50 70 35 18 6 M20x1,5 8 12 137
W81520.0002 W81520.I10CIN 50 70 35 18 6 M20x1,5 10 12 142
W81520.0003 W81520.I12CIN 50 70 35 18 6 M20x1,5 12 12 143
