W721CIN

Kierteitetyt lukitustapit, hieno kierre - kokonaan ruostumatonta terästä

POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON DADO

Ver. 22V01-0124

POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON DADO

W721CIN - POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON DADO

(1) Lukitustapin tappiosa ruostumatonta terästä (AISI 303).
(2) Kuusiomainen kierteitetty rengas ruostumatonta terästä (AISI 303).

Satinoitu.

  • Tekniset ominaisuudet

    Materiaalit:
    (1) Lukitustapin tappiosa ruostumatonta terästä (AISI 303).
    (2) Kuusiomainen kierteitetty rengas ruostumatonta terästä (AISI 303).
    (3) Ruostumaton teräsjousi (AISI 301).
    (4) Sorvattu sakaranuppi ruostumatonta terästä (AISI 303).
    (5) Kierteitetty lukitusmutteri ruostumatonta terästä (AISI 304) (UNI 5589).

    Pinta:
    Satinoitu.

    Väri:
    Käsittelemätön.

    HUOMAA:
    > Lukitustapin vartta varten tehtävään asennusreikään suositellaan toleranssia H7.
    > Mutteri toimitetaan koottuna.

    Erikoistilaukset:
    Määrästä riippuen tilauksesta lukitustappi voidaan toimittaa täysin irrallisena.
    Tilauksesta mutteri voidaan toimittaa irrallisena.

Vaihtoehtoiset tuotteet
Versio W721CIN - mutterin kanssa

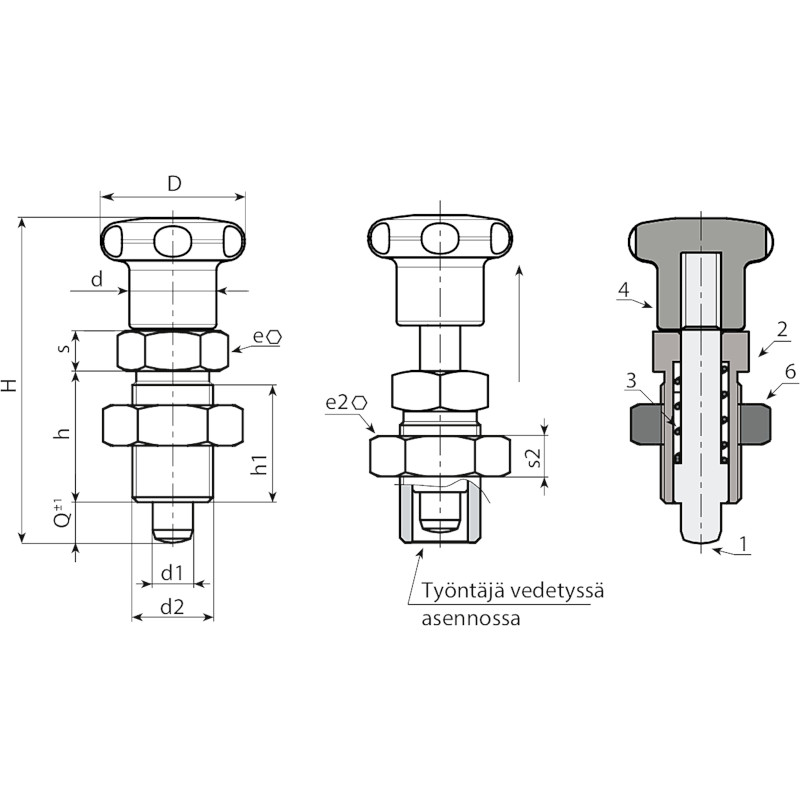

Codice Art. D H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W721.0001 W721.I0501CIN 22 45 17 15 M10x1 12 12 5 17 6 5 5 -
W721.0002 W721.I0601CIN 27 54 20 18 M12x1,5 14 14 6 19 7 6 6 -
W721.0003 W721.I0801CIN 32 67 26 23 M16x1,5 19 19 8 24 8 8 8 -
W721.0004 W721.I1001CIN 32 79 33 30 M20x1,5 20 22 10 30 9 10 10 220
