W806

Стопорные штифты с гладким корпусом и другими видами крепления

ШТИФТ СТОПОРНЫЙ ГЛАДКИЙ СВАРИВАЕМЫЙ ИЗ ВОРОНЕНОЙ СТАЛИ С РУЧКОЙ

Верс. 22V01-0124

(4) Лопастная ручка из усиленного полиамида.
Устойчивость к маслам и жирам.

(4) Сатинирован.
(1-2) Гладк.

  • Технические характеристики

    Материалы:
    (4) Лопастная ручка из усиленного полиамида.
    Устойчивость к маслам и жирам.

    Поверхность:
    (4) Сатинирован.
    (1-2) Гладк.

    Цвет:
    (4) Черный (Ral 9011).
    (1-2) Черн. воронен.

    Вставки:
    (3) Пружина из оцинкованной стали.
    (2) Гладкий корпус с отверстием из свариваемой стали.
    (1) Штырь штифта стопорного из закаленной высокопрочной стали.

    ВНИМАНИЕ:
    > Рекомендуем выполнение отверстия вставки штыря штифта стопорного с допуском H7.

    Специальные Запросы:
    По запросу, при наличии объемов, ручка может изготавливаться другого цвета, согласно таблице цветов [стр.TitoloTabellaColori.

    ВНИМАНИЕ:
    Во избежание проблем во время приварки стального корпуса к оборудованию, штифт поставляется с демонтированной пластиковой ручкой. Ручку следует завинчивать после остывания детали.

Альтернативные изделия

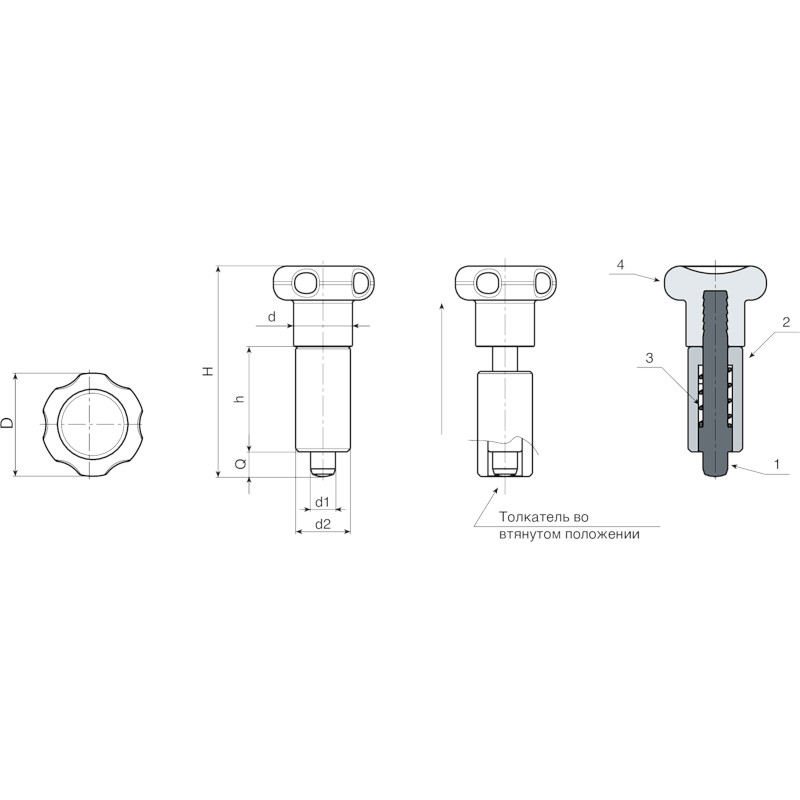

Codice Art. D H h d2 d d1 -0,02 -0,04 Q 3D
W806.0001 W806.Q0501 22 45 22 12 12 5 5 23
W806.0002 W806.Q0601 27 54 26 14 14 6 6 40
W806.0003 W806.Q0801 33 68 34 18 19 8 8 84
