W723CIN

Штифты стопорные резьбовые с мелким шагом - из цельной нержавеющей стали

ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ ЦЕЛЬНОЙ НЕРЖАВЕЮЩЕЙ СТАЛИ С РУЧКОЙ И ФИКСАТОРОМ, С ГАЙКОЙ

Верс. 22V01-0124

ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ ЦЕЛЬНОЙ НЕРЖАВЕЮЩЕЙ СТАЛИ С РУЧКОЙ И ФИКСАТОРОМ, С ГАЙКОЙ

W723CIN - ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ ЦЕЛЬНОЙ НЕРЖАВЕЮЩЕЙ СТАЛИ С РУЧКОЙ И ФИКСАТОРОМ, С ГАЙКОЙ

(1) Штырь штифта стопорного из нержавеющей стали (AISI 303).
(2) Гайка шестигранная накидная резьбовая из нержавеющей стали (AISI 303).

Сатинирован.

  • Технические характеристики

    Материалы:
    (1) Штырь штифта стопорного из нержавеющей стали (AISI 303).
    (2) Гайка шестигранная накидная резьбовая из нержавеющей стали (AISI 303).
    (3) Пружина из нержавеющей стали (AISI 301).
    (4) Выточенная лопастная ручка из нержавеющей стали (AISI 303).
    (5) Крепежный винт из нержавеющей стали (AISI 304).

    Поверхность:
    Сатинирован.

    Цвет:
    Натуральн.

    ВНИМАНИЕ:
    > Рекомендуем выполнение отверстия вставки штыря штифта стопорного с допуском H7.
    > Гайка поставляется монтированной.

    Специальные Запросы:
    По запросу, при наличии объемов, штифт стопорный может поставляться в полностью разобранном виде.
    По специальному запросу гайка может быть поставлена в разобранном виде.

Альтернативные изделия
Версия W723 CIN - с гайкой

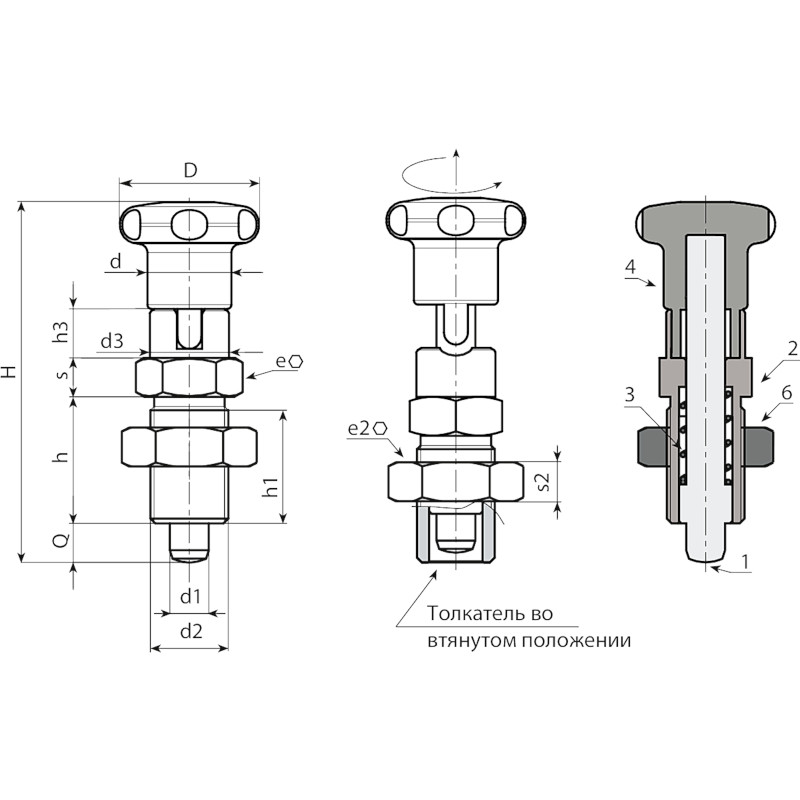

Codice Art. D H h h1 h3 d3 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W723.0001 W723.I0501CIN 22 52 17 15 6.5 12 M10x1 12 12 5 17 6 5 5 -
W723.0002 W723.I0601CIN 27 61 20 18 7.5 14 M12x1,5 14 14 6 19 7 6 6 -
W723.0004 W723.I0801CIN 32 77 26 23 9.5 19 M16x1,5 19 19 8 24 8 8 8 -
W723.0005 W723.I1001CIN 33 90 33 30 11.5 19 M20x1,5 20 22 10 30 9 10 10 240
