W270

Штифты стопорные резьбовые с мелким шагом - с ручкой

ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ СТАЛИ С Т-ОБРАЗНОЙ РУЧКОЙ

Верс. 22V01-0124

ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ СТАЛИ С Т-ОБРАЗНОЙ РУЧКОЙ

W270 - ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ СТАЛИ С Т-ОБРАЗНОЙ РУЧКОЙ

(3) Пружина из нержавеющей стали (AISI 301).
(4) Ручка из усиленного полиамида. Не снимаемая.Устойчивость к маслам и жирам.

(4) Сатинирован.
(1-2-3-5) Гладк.

  • Технические характеристики

    Материалы:
    (3) Пружина из нержавеющей стали (AISI 301).
    (4) Ручка из усиленного полиамида. Не снимаемая.Устойчивость к маслам и жирам.
    W270:
    (2) Гайка шестигранная накидная резьбовая из высокопрочной стали.
    (1) Штырь штифта стопорного из закаленной высокопрочной стали.
    W270CIN:
    (2) Гайка шестигранная накидная резьбовая из нержавеющей стали (AISI 303).
    (1) Штырь штифта стопорного из нержавеющей стали (AISI 303).

    Поверхность:
    (4) Сатинирован.
    (1-2-3-5) Гладк.

    Цвет:
    (4) Черный (Ral 9011).
    W270:
    (1-2-5) Воронен.
    W270CIN:
    (1-2-5) Натуральн.

    ВНИМАНИЕ:
    > Рекомендуем выполнение отверстия вставки штыря штифта стопорного с допуском H7.

    Специальные Запросы:
    По запросу, при наличии объемов, Т-образная ручка может изготавливаться другого цвета, согласно таблице цветов [стр.TitoloTabellaColori.

Альтернативные изделия
Версия W270 - из вороненой стали

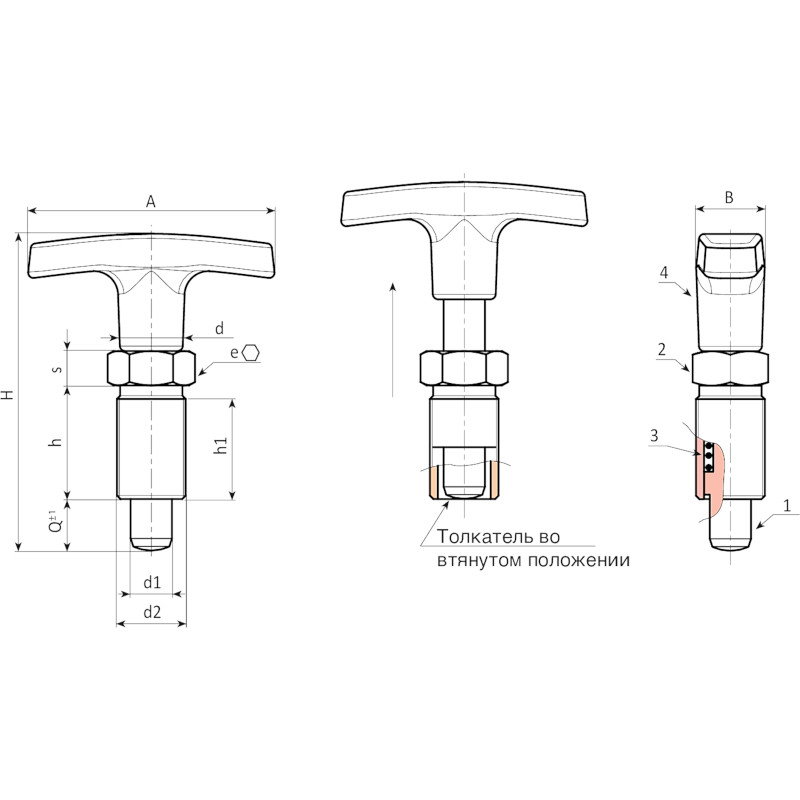

Codice Art. A B H h h1 d2 d e s d1 -0,02 -0,04 Q 3D
W270.0007 W270.Q0501 50 15 51 17 15 M10x1 14 12 5 5 5 29
W270.0008 W270.Q0601 50 15 56 20 18 M12x1,5 14 14 6 6 6 36
W270.0009 W270.Q0801 60 18 75 26 24 M16x1,5 16,5 19 8 8 8 73
W270.0010 W270.Q1001 72 20 87 33 31 M20x1,5 18,5 22 10 10 10 136
Версия W270CIN - из нержавеющей стали (AISI 303)
Codice Art. A B H h h1 d2 d e s d1 -0,02 -0,04 Q 3D
W270.0001 W270.I0501CIN 50 15 51 17 15 M10x1 14 12 5 5 5 29
W270.0002 W270.I0601CIN 50 15 56 20 18 M12x1,5 14 14 6 6 6 36
W270.0003 W270.I0801CIN 60 18 75 26 24 M16x1,5 16,5 19 8 8 8 73
W270.0004 W270.I1001CIN 72 20 87 33 31 M20x1,5 18,5 22 10 10 10 136
