22

W795

Trzpienie ustalające gwintowane o dużym skoku – z gałką

POKRĘTŁO Z GWINTOWANYM TRZPIENIEM USTALAJĄCYM ZE STALI

Wer. 22V01-0124

POKRĘTŁO Z GWINTOWANYM TRZPIENIEM USTALAJĄCYM ZE STALI

W795 - POKRĘTŁO Z GWINTOWANYM TRZPIENIEM USTALAJĄCYM ZE STALI

(1) Trzon trzpienia ustalającego ze stali inox (AISI 303).
(4) Pokrętło gwiaździste ze wzmocnionego poliamidu. Niedemontow.Odporna na oleje i tłuszcze.

(4) Satynowana.
(1-2-3) Gładka

  • Właściwości techniczne

    Materiały:
    (1) Trzon trzpienia ustalającego ze stali inox (AISI 303).
    (4) Pokrętło gwiaździste ze wzmocnionego poliamidu. Niedemontow.Odporna na oleje i tłuszcze.
    W795:
    (2) Korpus gwintowanego trzpienia ustalającego ze stali automatowej.
    (3) Sprężyna ze stali ocynkowanej.
    W795 CIN:
    (2) Korpus gwintowanego trzpienia ustalającego ze stali inox (AISI 303).
    (3) Sprężyna ze stali inox (AISI 301).

    Powierzchnia:
    (4) Satynowana.
    (1-2-3) Gładka

    Kolor:
    (4) Czarny (RAL 9011).
    W795:
    (2) Ocynk.
    W795 CIN:
    (1-2) Naturalny.

    UWAGA:
    > Zalecamy wykonanie otworu obsadowego trzonu trzpienia ustalającego w tolerancji H7.

    Wykonanie na specjalne zamówienie:
    Nie uwzględnia się.

Produkty alternatywne
Wersja W795 - ze stali ocynkowanej

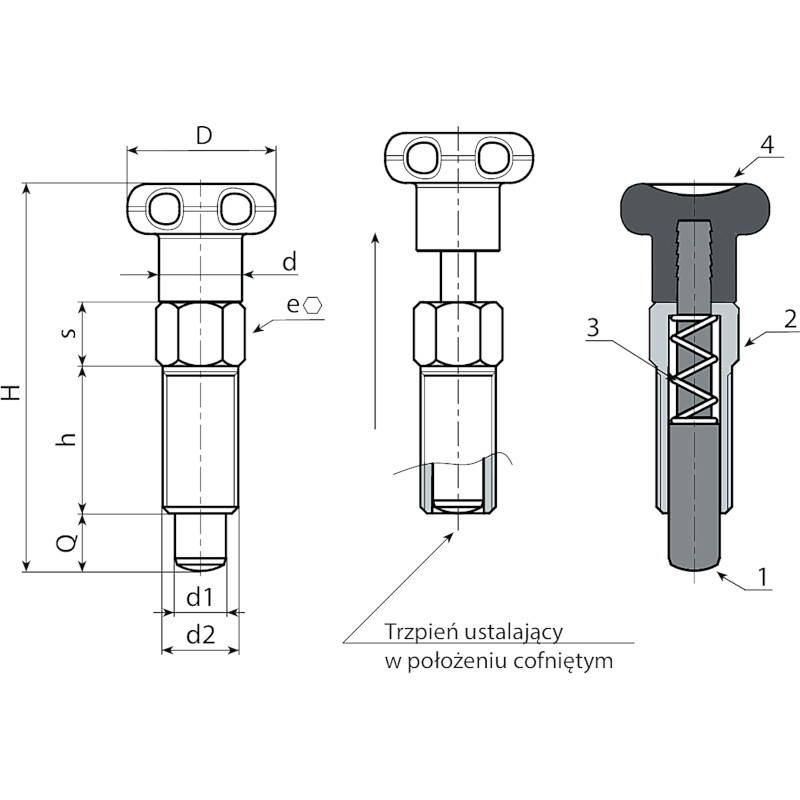

Codice Art. D d H h e s d2 d1 -0,02 -0,04 Q 3D
W795.0001 W795.J0401 14 7 33 12 6 5 M6 4 4 5
W795.0003 W795.J0501 18 9 42 16 8 6 M8 5 5 11
W795.0005 W795.J0601 22 11 52 20 10 7,5 M10 6 6 23
W795.0007 W795.J0801 24 13 61 24 12 9 M12 8 8 38
Wersja W795 CIN - ze stali inox (AISI 303)
Codice Art. D d H h e s d2 d1 -0,02 -0,04 Q 3D
W795.0002 W795.J0401CIN 14 7 33 12 6 5 M6 4 4 5
W795.0004 W795.J0501CIN 18 9 42 16 8 6 M8 5 5 11
W795.0006 W795.J0601CIN 22 11 52 20 10 7,5 M10 6 6 23
W795.0008 W795.J0801CIN 24 13 61 24 12 9 M12 8 8 38
