Штифты стопорные резьбовые с крупным шагом - без ручки

ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ СТАЛИ С КОЛЬЦОМ - С ГАЙКОЙ

Верс. 22V01-0124

ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ СТАЛИ С КОЛЬЦОМ - С ГАЙКОЙ

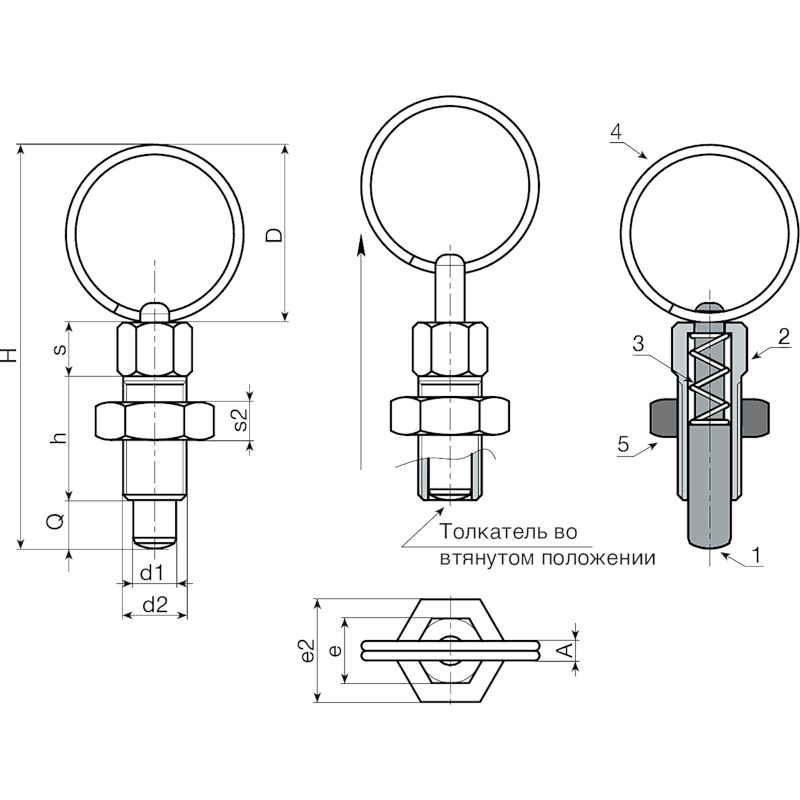

W798 - ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ СТАЛИ С КОЛЬЦОМ - С ГАЙКОЙ

(1) Штырь штифта стопорного из нержавеющей стали (AISI 303).
(4) Упругое кольцо из пружинной нержавеющей стали.

W798:
(2-5) Оцинкован.

  • Технические характеристики

    Материалы:
    (1) Штырь штифта стопорного из нержавеющей стали (AISI 303).
    (4) Упругое кольцо из пружинной нержавеющей стали.
    W798:
    (2) Корпус штифта резьбовой, из автоматной стали.
    (3) Пружина из оцинкованной стали.
    (5) Блокирующая резьбовая стальная гайка (UNI 5589).
    W798 CIN:
    (2) Корпус штифта резьбовой, из нержавеющей стали (AISI 303).
    (3) Пружина из нержавеющей стали (AISI 301).
    (5) Блокирующая резьбовая гайка из нержавеющей стали (AISI 304) (UNI 5589).

    Поверхность:
    W798:
    (2-5) Оцинкован.
    (1-4) Натуральн.
    W798 CIN:
    (1-2-4-5) Натуральн.

    ВНИМАНИЕ:
    > Рекомендуем выполнение отверстия вставки штыря штифта стопорного с допуском H7.
    > Гайка поставляется монтированной.

    Специальные Запросы:
    По специальному запросу гайка может быть поставлена в разобранном виде.

Альтернативные изделия
Версия W798 - из оцинкованной стали
Codice Art. D H h A e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W798.0001 W798.J04 15 35.5 12 2 6 4.5 M6 10 4 4 4 7
W798.0003 W798.J05 19 46 16 2.5 8 6 M8 13 5 5 5 16
W798.0005 W798.J06 27 60.5 20 3 10 7.5 M10 17 6 6 6 31
W798.0007 W798.J08 33 75 24 3.5 12 9 M12 19 7 8 8 50
Версия W798 CIN - из нержавеющей стали (AISI 303)
Codice Art. D H h A e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W798.0002 W798.J04CIN 15 35.5 12 2 6 4.5 M6 10 4 4 4 7
W798.0004 W798.J05CIN 19 46 16 2.5 8 6 M8 13 5 5 5 16
W798.0006 W798.J06CIN 27 60.5 20 3 10 7.5 M10 17 6 6 6 31
W798.0008 W798.J08CIN 33 75 24 3.5 12 9 M12 19 7 8 8 50
