22

W798

Kierteitetyt lukitustapit, karkea kierre - nupiton

KIERTEITETTY TERÄKSINEN LUKITUSTAPPI, RENKAALLINEN – MUKANA MUTTERI

Ver. 22V01-0124

KIERTEITETTY TERÄKSINEN LUKITUSTAPPI, RENKAALLINEN – MUKANA MUTTERI

W798 - KIERTEITETTY TERÄKSINEN LUKITUSTAPPI, RENKAALLINEN – MUKANA MUTTERI

(1) Lukitustapin tappiosa ruostumatonta terästä (AISI 303).
(4) Joustorengas, ruostumatonta jousiterästä.

W798:
(2-5) Sinkitty.

  • Tekniset ominaisuudet

    Materiaalit:
    (1) Lukitustapin tappiosa ruostumatonta terästä (AISI 303).
    (4) Joustorengas, ruostumatonta jousiterästä.
    W798:
    (2) Lukitustapin runko kierteitetty, automaattiterästä.
    (3) Jousi sinkittyä terästä.
    (5) Teräksinen kierteitetty lukitusmutteri (UNI 5589).
    W798 CIN:
    (2) Lukitustapin runko kierteitetty, ruostumatonta terästä (AISI 303).
    (3) Ruostumaton teräsjousi (AISI 301).
    (5) Kierteitetty lukitusmutteri ruostumatonta terästä (AISI 304) (UNI 5589).

    Pinta:
    W798:
    (2-5) Sinkitty.
    (1-4) Käsittelemätön.
    W798 CIN:
    (1-2-4-5) Käsittelemätön.

    HUOMAA:
    > Lukitustapin vartta varten tehtävään asennusreikään suositellaan toleranssia H7.
    > Mutteri toimitetaan koottuna.

    Erikoistilaukset:
    Tilauksesta mutteri voidaan toimittaa irrallisena.

Vaihtoehtoiset tuotteet
Versio W798 - sinkittyä terästä

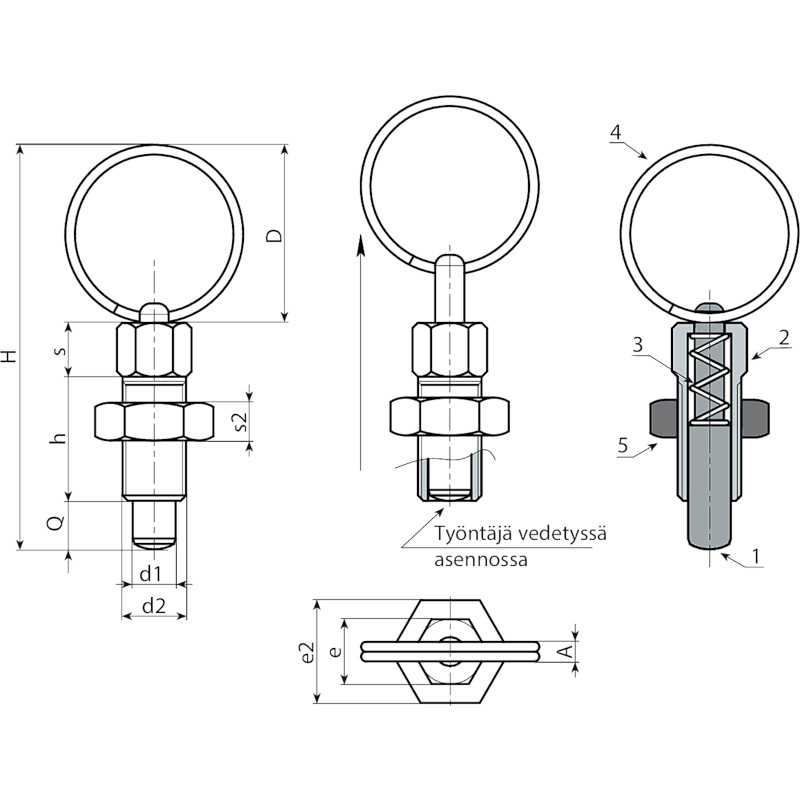

Codice Art. D H h A e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W798.0001 W798.J04 15 35.5 12 2 6 4.5 M6 10 4 4 4 7
W798.0003 W798.J05 19 46 16 2.5 8 6 M8 13 5 5 5 16
W798.0005 W798.J06 27 60.5 20 3 10 7.5 M10 17 6 6 6 31
W798.0007 W798.J08 33 75 24 3.5 12 9 M12 19 7 8 8 50
Versio W798 CIN - ruostumatonta terästä (AISI 303)
Codice Art. D H h A e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W798.0002 W798.J04CIN 15 35.5 12 2 6 4.5 M6 10 4 4 4 7
W798.0004 W798.J05CIN 19 46 16 2.5 8 6 M8 13 5 5 5 16
W798.0006 W798.J06CIN 27 60.5 20 3 10 7.5 M10 17 6 6 6 31
W798.0008 W798.J08CIN 33 75 24 3.5 12 9 M12 19 7 8 8 50
