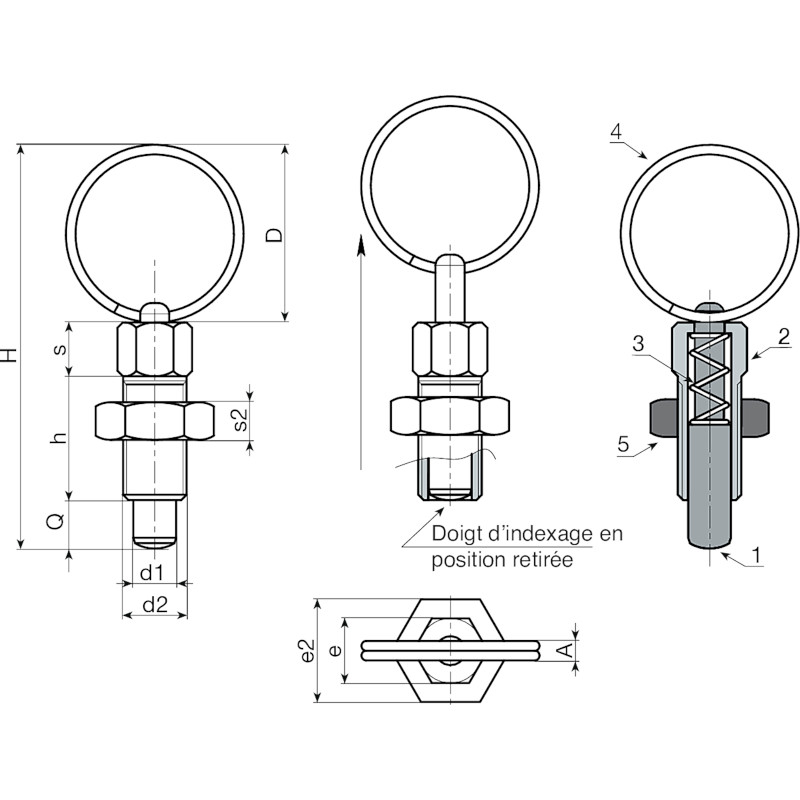

DOIGT D’INDEXAGE FILETÉ EN ACIER AVEC BAGUE ET ÉCROU

Ver. 22V01-0124

DOIGT D’INDEXAGE FILETÉ EN ACIER AVEC BAGUE ET ÉCROU

W798 - DOIGT D’INDEXAGE FILETÉ EN ACIER AVEC BAGUE ET ÉCROU

(1) Poussoir en acier inox (Aisi 303).
(4) Bague élastique en acier inox à ressort.

W798 :
(2-5) Zinguée.

  • Caractéristiques techniques

    Matériaux :
    (1) Poussoir en acier inox (Aisi 303).
    (4) Bague élastique en acier inox à ressort.
    W798 :
    (2) Corps doigt d'indexage fileté en acier de décolletage.
    (3) Ressort en acier galvanisé.
    (5) Écrou de blocage fileté en acier (UNI 5589).
    W798 CIN :
    (2) Corps doigt d’indexage fileté en acier inox (Aisi 303).
    (3) Ressort en acier inox (Aisi 301)
    (5) Écrou de blocage fileté en acier inox (Aisi 304) (UNI 5589).

    Surface :
    W798 :
    (2-5) Zinguée.
    (1-4) Naturelle.
    W798 CIN :
    (1-2-4-5) Naturelle.

    ATTENTION :
    > Nous conseillons l’exécution du trou de logement de la tige du doigt d'indexage avec tolérance H7.
    > Écrou fourni assemblé.

    Demandes spéciales :
    Sur demande l’écrou peut être fourni démonté.

Produits de substitution
Version W798 - en acier zingué
Codice Art. D H h A e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W798.0001 W798.J04 15 35.5 12 2 6 4.5 M6 10 4 4 4 7
W798.0003 W798.J05 19 46 16 2.5 8 6 M8 13 5 5 5 16
W798.0005 W798.J06 27 60.5 20 3 10 7.5 M10 17 6 6 6 31
W798.0007 W798.J08 33 75 24 3.5 12 9 M12 19 7 8 8 50
Version W798 CIN - en acier inox (Aisi 303)
Codice Art. D H h A e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W798.0002 W798.J04CIN 15 35.5 12 2 6 4.5 M6 10 4 4 4 7
W798.0004 W798.J05CIN 19 46 16 2.5 8 6 M8 13 5 5 5 16
W798.0006 W798.J06CIN 27 60.5 20 3 10 7.5 M10 17 6 6 6 31
W798.0008 W798.J08CIN 33 75 24 3.5 12 9 M12 19 7 8 8 50
