W796

Trzpienie ustalające gwintowane o dużym skoku – z gałką

POKRĘTŁO Z GWINTOWANYM STALOWYM TRZPIENIEM USTALAJĄCYM – Z NAKRĘTKĄ

Wer. 22V01-0124

POKRĘTŁO Z GWINTOWANYM STALOWYM TRZPIENIEM USTALAJĄCYM – Z NAKRĘTKĄ

W796 - POKRĘTŁO Z GWINTOWANYM STALOWYM TRZPIENIEM USTALAJĄCYM – Z NAKRĘTKĄ

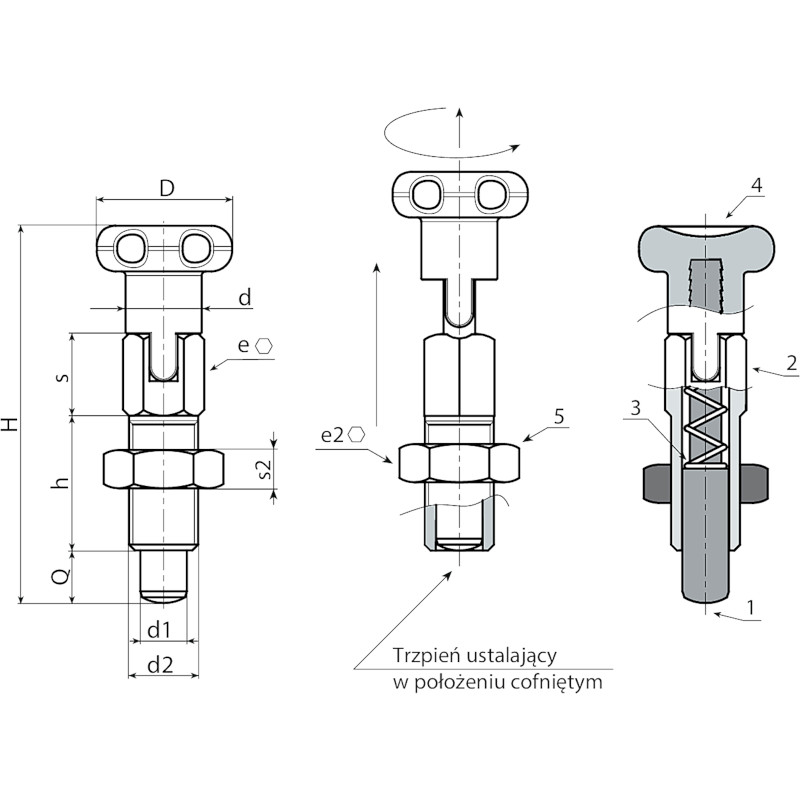

(1) Trzon trzpienia ustalającego ze stali inox (AISI 303).
(4) Pokrętło gwiaździste ze wzmocnionego poliamidu. Niedemontow.Odporna na oleje i tłuszcze.

(4) Satynowana.
(1-2-5) Gładka.

  • Właściwości techniczne

    Materiały:
    (1) Trzon trzpienia ustalającego ze stali inox (AISI 303).
    (4) Pokrętło gwiaździste ze wzmocnionego poliamidu. Niedemontow.Odporna na oleje i tłuszcze.
    W796:
    (2) Korpus gwintowanego trzpienia ustalającego ze stali automatowej.
    (3) Sprężyna ze stali ocynkowanej.
    (5) Przeciwnakrętka gwintowana ze stali (UNI 5589).
    W796 CIN:
    (2) Korpus gwintowanego trzpienia ustalającego ze stali inox (AISI 303).
    (3) Sprężyna ze stali inox (AISI 301).
    (5) Gwintowana przeciwnakrętka ze stali inox (AISI 304) (UNI 5589).

    Powierzchnia:
    (4) Satynowana.
    (1-2-5) Gładka.

    Kolor:
    (4) Czarny (RAL 9011).
    W796:
    (2-5) Ocynk.
    W796 CIN:
    (1-2-5) Naturalny.

    UWAGA:
    > Zalecamy wykonanie otworu obsadowego trzonu trzpienia ustalającego w tolerancji H7.
    > Przeciwnakrętka dostarczana zmontowana.

    Wykonanie na specjalne zamówienie:
    Na życzenie nakrętka może być dostarczona zdemontowana.

Produkty alternatywne
Wersja W796 - ze stali ocynkowanej
Codice Art. D d H h e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W796.0001 W796.J0401 14 7 33 12 6 5 M6 10 4 4 4 5
W796.0003 W796.J0501 18 9 42 16 8 6 M8 13 5 5 5 11
W796.0005 W796.J0601 22 11 52 20 10 7,5 M10 17 6 6 6 23
W796.0007 W796.J0801 24 13 61 24 12 9 M12 19 7 8 8 38
Wersja W796 CIN - ze stali inox (AISI 303)
Codice Art. D d H h e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W796.0002 W796.J0401CIN 14 7 33 12 6 5 M6 10 4 4 4 5
W796.0004 W796.J0501CIN 18 9 42 16 8 6 M8 13 5 5 5 11
W796.0006 W796.J0601CIN 22 11 52 20 10 7,5 M10 17 6 6 6 23
W796.0008 W796.J0801CIN 24 13 61 24 12 9 M12 19 7 8 8 38
