Émbolos de indexación roscados de paso grueso - sin botón

ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO CON ANILLO - CON TUERCA

Ver. 22V01-0124

ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO CON ANILLO - CON TUERCA

W798 - ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO CON ANILLO - CON TUERCA

(1) Perno émbolo de indexación de acero inoxidable (AISI 303).
(4) Anillo elástico de acero armónico inoxidable.

W798:
(2-5) Galvanizado.

  • Características técnicas

    Materiales:
    (1) Perno émbolo de indexación de acero inoxidable (AISI 303).
    (4) Anillo elástico de acero armónico inoxidable.
    W798:
    (2) Cuerpo émbolo de indexación roscado de acero automático.
    (3) Muelle de acero galvanizado.
    (5) Tuerca de bloqueo roscada de acero (UNI 5589).
    W798 CIN:
    (2) Cuerpo émbolo de indexación roscado de acero inoxidable (AISI 303).
    (3) Muelle de acero inoxidable (AISI 301).
    (5) Tuerca de bloqueo roscada de acero inoxidable (AISI 304) (UNI 5589).

    Superficie:
    W798:
    (2-5) Galvanizado.
    (1-4) Natural.
    W798 CIN:
    (1-2-4-5) Natural.

    ATENCIÓN:
    > Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.
    > Tuerca suministrada montada.

    Requerimientos especiales:
    Bajo pedido, la tuerca se puede suministrar desmontada.

Productos alternativos
Versión W798 - de acero galvanizado

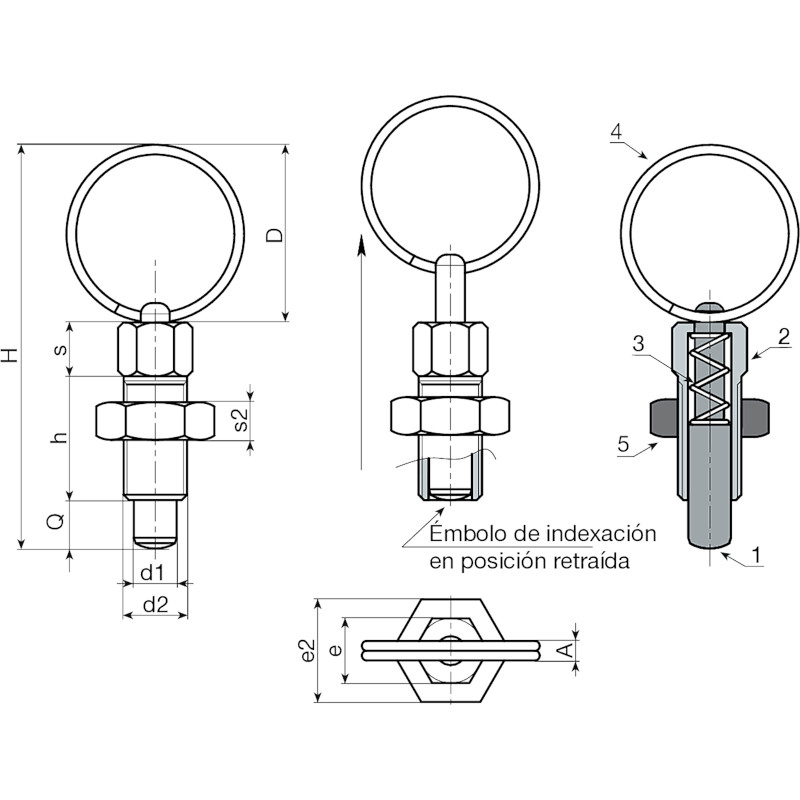

Codice Art. D H h A e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W798.0001 W798.J04 15 35.5 12 2 6 4.5 M6 10 4 4 4 7
W798.0003 W798.J05 19 46 16 2.5 8 6 M8 13 5 5 5 16
W798.0005 W798.J06 27 60.5 20 3 10 7.5 M10 17 6 6 6 31
W798.0007 W798.J08 33 75 24 3.5 12 9 M12 19 7 8 8 50
Versión W798 CIN - de acero inoxidable (AISI 303)
Codice Art. D H h A e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W798.0002 W798.J04CIN 15 35.5 12 2 6 4.5 M6 10 4 4 4 7
W798.0004 W798.J05CIN 19 46 16 2.5 8 6 M8 13 5 5 5 16
W798.0006 W798.J06CIN 27 60.5 20 3 10 7.5 M10 17 6 6 6 31
W798.0008 W798.J08CIN 33 75 24 3.5 12 9 M12 19 7 8 8 50
