Trzpienie ustalające gwintowane o dużym skoku – bez gałki

TRZPIEŃ USTALAJĄCY GWINTOWANY ZE STALI Z PIERŚCIENIEM

Wer. 22V01-0124

TRZPIEŃ USTALAJĄCY GWINTOWANY ZE STALI Z PIERŚCIENIEM

W797 - TRZPIEŃ USTALAJĄCY GWINTOWANY ZE STALI Z PIERŚCIENIEM

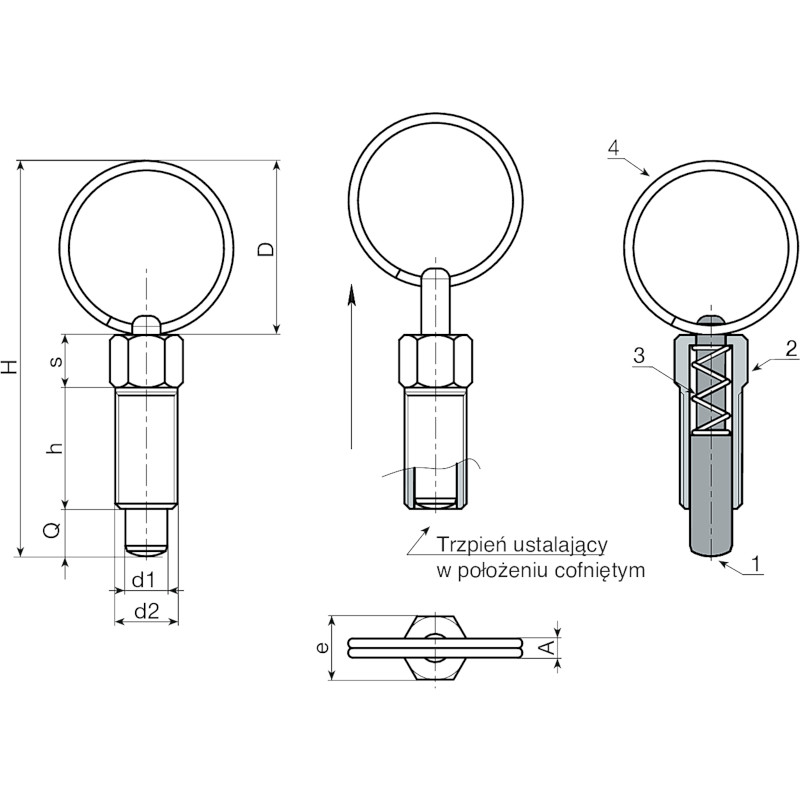

(1) Trzon trzpienia ustalającego ze stali inox (AISI 303).
(4) Pierścień sprężysty ze stali sprężynowej inox.

W797:
(2) Ocynk.

  • Właściwości techniczne

    Materiały:
    (1) Trzon trzpienia ustalającego ze stali inox (AISI 303).
    (4) Pierścień sprężysty ze stali sprężynowej inox.
    W797:
    (2) Korpus gwintowanego trzpienia ustalającego ze stali automatowej.
    (3) Sprężyna ze stali ocynkowanej.
    W797CIN:
    (2) Korpus gwintowanego trzpienia ustalającego ze stali inox (AISI 303).
    (3) Sprężyna ze stali inox (AISI 301).

    Powierzchnia:
    W797:
    (2) Ocynk.
    (4) Naturalny.
    W797CIN:
    (1-2-4) Naturalny.

    UWAGA:
    > Zalecamy wykonanie otworu obsadowego trzonu trzpienia ustalającego w tolerancji H7.

    Wykonanie na specjalne zamówienie:
    Nie uwzględnia się.

Produkty alternatywne
Wersja W797 - ze stali ocynkowanej
Codice Art. D H h A e s d2 d1 -0,02 -0,04 Q 3D
W797.0001 W797.J04 15 35.5 12 2 6 4.5 M6 4 4 5
W797.0003 W797.J05 19 46 16 2.5 8 6 M8 5 5 11
W797.0005 W797.J06 27 60.5 20 3 10 7.5 M10 6 6 23
W797.0007 W797.J08 33 75 24 3.5 12 9 M12 8 8 38
Wersja W797 CIN - ze stali inox (AISI 303)
Codice Art. D H h A e s d2 d1 -0,02 -0,04 Q 3D
W797.0002 W797.J04CIN 15 35.5 12 2 6 4.5 M6 4 4 5
W797.0004 W797.J05CIN 19 46 16 2.5 8 6 M8 5 5 11
W797.0006 W797.J06CIN 27 60.5 20 3 10 7.5 M10 6 6 23
W797.0008 W797.J08CIN 33 75 24 3.5 12 9 M12 8 8 38
