W793

Trzpienie ustalające gwintowane o dużym skoku – z gałką

POKRĘTŁO Z GWINTOWANYM STALOWYM TRZPIENIEM USTALAJĄCYM Z BLOKADĄ

Wer. 22V01-0124

POKRĘTŁO Z GWINTOWANYM STALOWYM TRZPIENIEM USTALAJĄCYM Z BLOKADĄ

W793 - POKRĘTŁO Z GWINTOWANYM STALOWYM TRZPIENIEM USTALAJĄCYM Z BLOKADĄ

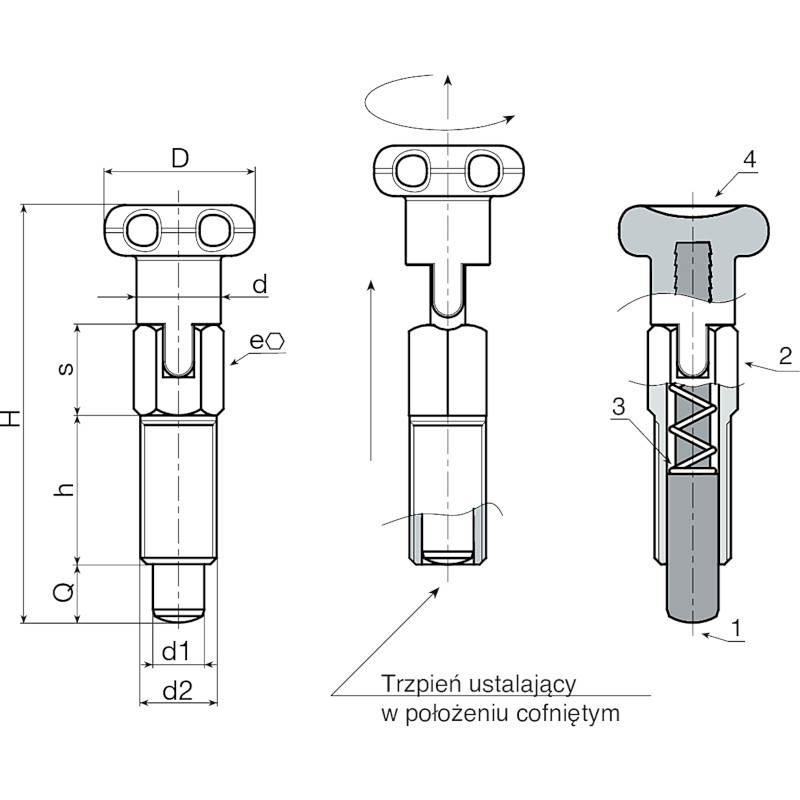

(1) Trzon trzpienia ustalającego ze stali inox (AISI 303).
(4) Pokrętło gwiaździste ze wzmocnionego poliamidu. Niedemontow.Odporna na oleje i tłuszcze.

(4) Satynowana.
(1-2-3) Gładka

  • Właściwości techniczne

    Materiały:
    (1) Trzon trzpienia ustalającego ze stali inox (AISI 303).
    (4) Pokrętło gwiaździste ze wzmocnionego poliamidu. Niedemontow.Odporna na oleje i tłuszcze.
    W793:
    (2) Korpus gwintowanego trzpienia ustalającego z blokadą, ze stali automatowej.
    (3) Sprężyna ze stali ocynkowanej.
    W793 CIN:
    (2) Korpus gwintowanego trzpienia ustalającego z blokadą ze stali inox (AISI 303).
    (3) Sprężyna ze stali inox (AISI 301).

    Powierzchnia:
    (4) Satynowana.
    (1-2-3) Gładka

    Kolor:
    (4) Czarny (RAL 9011).
    W793:
    (2) Ocynk.
    W793 CIN:
    (1-2) Naturalny.

    UWAGA:
    > Zalecamy wykonanie otworu obsadowego trzonu trzpienia ustalającego w tolerancji H7.

    Wykonanie na specjalne zamówienie:
    Nie uwzględnia się.

Produkty alternatywne
Wersja W793 - ze stali ocynkowanej
Codice Art. D d H h e s d2 d1 -0,02 -0,04 Q 3D
W793.0001 W793.J0401 14 7 36 12 6 8 M6 4 4 5
W793.0003 W793.J0501 18 9 46 16 8 10 M8 5 5 11
W793.0005 W793.J0601 22 11 55 20 10 11 M10 6 6 24
W793.0007 W793.J0801 21 12,5 64 20,5 12 14 M12 8 8 39
Wersja W793 CIN - ze stali inox (AISI 303)
Codice Art. D d H h e s d2 d1 -0,02 -0,04 Q 3D
W793.0002 W793.J0401CIN 14 7 36 12 6 8 M6 4 4 5
W793.0004 W793.J0501CIN 18 9 46 16 8 10 M8 5 5 11
W793.0006 W793.J0601CIN 22 11 55 20 10 11 M10 6 6 24
W793.0008 W793.J0801CIN 21 12,5 64 20,5 12 14 M12 8 8 39
