Durva osztású indexelő hernyócsavarok - gomb nélkül

ACÉL INDEXELŐ HERNYÓCSAVAR GYŰRŰVEL - CSAVARANYÁVAL

Ver. 22V01-0124

ACÉL INDEXELŐ HERNYÓCSAVAR GYŰRŰVEL - CSAVARANYÁVAL

W798 - ACÉL INDEXELŐ HERNYÓCSAVAR GYŰRŰVEL - CSAVARANYÁVAL

(1) Rozsdamentes acél dugattyúcsap (AISI 303).
(4) Harmonikus rozsdamentes acélrugó gyűrűs.

W798:
(2-5) Horganyzott.

  • Műszaki jellemzők

    Anyagok:
    (1) Rozsdamentes acél dugattyúcsap (AISI 303).
    (4) Harmonikus rozsdamentes acélrugó gyűrűs.
    W798:
    (2) Indexelő hernyócsavar test jól forgácsolható acélból.
    (3) Horganyzott acél rugó.
    (5) Menetes acél záróanya (UNI 5589).
    W798 CIN:
    (2) Rozsdamentes acél (AISI 303) indexelő hernyócsavar test.
    (3) Rozsdamentes acélrugó (AISI 301).
    (5) Menetes rozsdamentes acél záróanya (AISI 304) (UNI 5589).

    Felületkikészítés:
    W798:
    (2-5) Horganyzott.
    (1-4) Természetes.
    W798 CIN:
    (1-2-4-5) Természetes.

    FIGYELEM:
    > A dugattyú szárának furatához H7 toleranciát javasolunk.
    > A csavaranyát felszerelve szállítjuk.

    Speciális kérések:
    Kérésre leszerelve tudjuk szállítani a csavaranyát.

Alternatív termékek
W798 változat - horganyzott acél

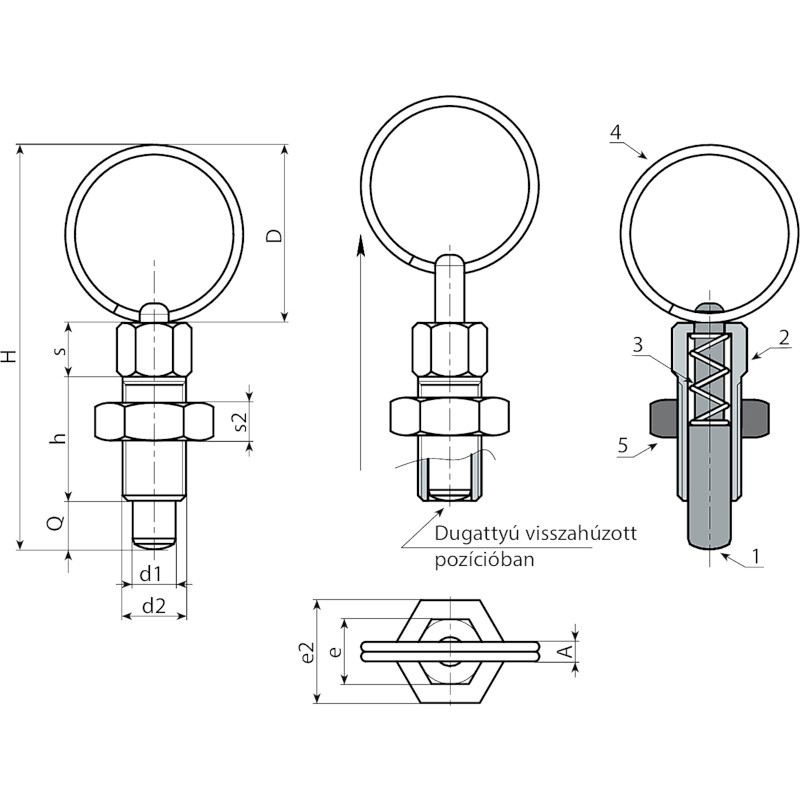

Codice Art. D H h A e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W798.0001 W798.J04 15 35.5 12 2 6 4.5 M6 10 4 4 4 7
W798.0003 W798.J05 19 46 16 2.5 8 6 M8 13 5 5 5 16
W798.0005 W798.J06 27 60.5 20 3 10 7.5 M10 17 6 6 6 31
W798.0007 W798.J08 33 75 24 3.5 12 9 M12 19 7 8 8 50
W798 CIN változat - rozsdamentes acél (AISI 303)
Codice Art. D H h A e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W798.0002 W798.J04CIN 15 35.5 12 2 6 4.5 M6 10 4 4 4 7
W798.0004 W798.J05CIN 19 46 16 2.5 8 6 M8 13 5 5 5 16
W798.0006 W798.J06CIN 27 60.5 20 3 10 7.5 M10 17 6 6 6 31
W798.0008 W798.J08CIN 33 75 24 3.5 12 9 M12 19 7 8 8 50
