W798

Blokkeerbouten met grove schroefdraad - zonder knop

GETAPTE BLOKKEERBOUT IN STAAL MET RING EN MOER

Ver. 22V01-0124

GETAPTE BLOKKEERBOUT IN STAAL MET RING EN MOER

W798 - GETAPTE BLOKKEERBOUT IN STAAL MET RING EN MOER

(1) Blokkeerpen in RVS (AISI 303).
(4) Trekring in harmonisch RVS.

W798:
(2-5) Verzinkt.

  • Technische kenmerken

    Materiaal:
    (1) Blokkeerpen in RVS (AISI 303).
    (4) Trekring in harmonisch RVS.
    W798:
    (2) Lichaam getapte blokkeerbout in automatenstaal.
    (3) Veer in verzinkt staal.
    (5) Getapte contramoer in staal (UNI 5589).
    W798 CIN:
    (2) Lichaam getapte blokkeerbout in RVS (AISI 303).
    (3) Veer in RVS (AISI 301).
    (5) Getapte contramoer in RVS (AISI 304) (UNI 5589).

    Oppervlak:
    W798:
    (2-5) Verzinkt.
    (1-4) Natuurlijk.
    W798 CIN:
    (1-2-4-5) Natuurlijk.

    OPGELET:
    > Wij raden een tolerantie van H7 aan voor de boring van de zitting van de blokkeerboutstang.
    > Moer bij levering gemonteerd.

    Speciale verzoeken:
    Op aanvraag leverbaar met gedemonteerde moer.

Alternatieve producten
Versie W798 - in verzinkt staal

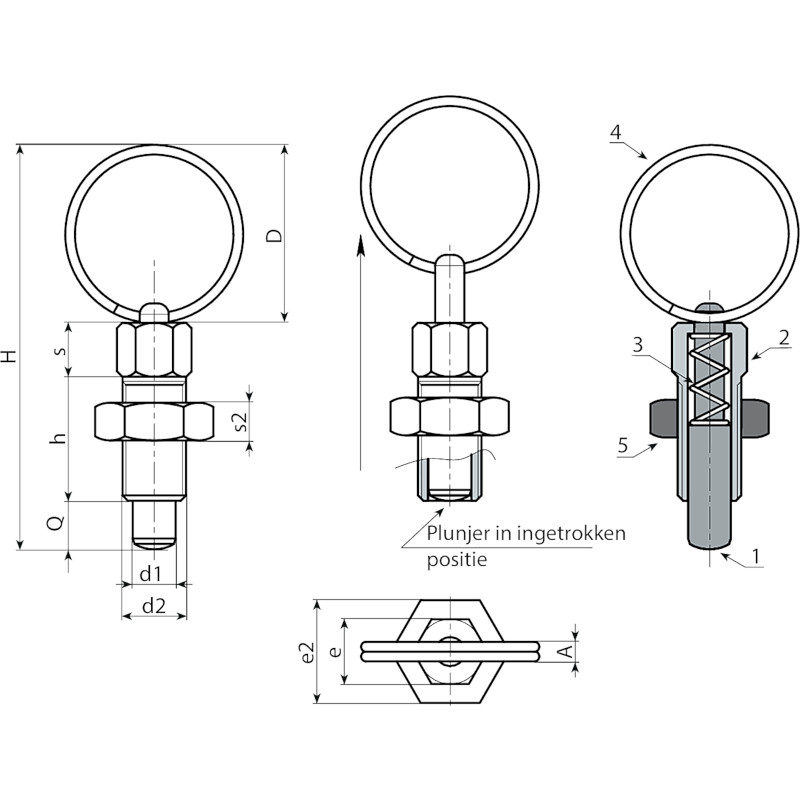

Codice Art. D H h A e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W798.0001 W798.J04 15 35.5 12 2 6 4.5 M6 10 4 4 4 7
W798.0003 W798.J05 19 46 16 2.5 8 6 M8 13 5 5 5 16
W798.0005 W798.J06 27 60.5 20 3 10 7.5 M10 17 6 6 6 31
W798.0007 W798.J08 33 75 24 3.5 12 9 M12 19 7 8 8 50
Versie W798 CIN - in RVS (AISI 303)
Codice Art. D H h A e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W798.0002 W798.J04CIN 15 35.5 12 2 6 4.5 M6 10 4 4 4 7
W798.0004 W798.J05CIN 19 46 16 2.5 8 6 M8 13 5 5 5 16
W798.0006 W798.J06CIN 27 60.5 20 3 10 7.5 M10 17 6 6 6 31
W798.0008 W798.J08CIN 33 75 24 3.5 12 9 M12 19 7 8 8 50
