Rastbolzen mit grober Steigung - ohne Griff

RASTBOLZEN AUS STAHL MIT ZUGRING UND KONTERMUTTER

Ausf. 22V01-0124

RASTBOLZEN AUS STAHL MIT ZUGRING UND KONTERMUTTER

W798 - RASTBOLZEN AUS STAHL MIT ZUGRING UND KONTERMUTTER

(1) Raststift aus Edelstahl (AISI 303).
(4) Zugring aus Edelstahl.

W798:
(2-5) Verzinkt.

  • Technische Eigenschaften

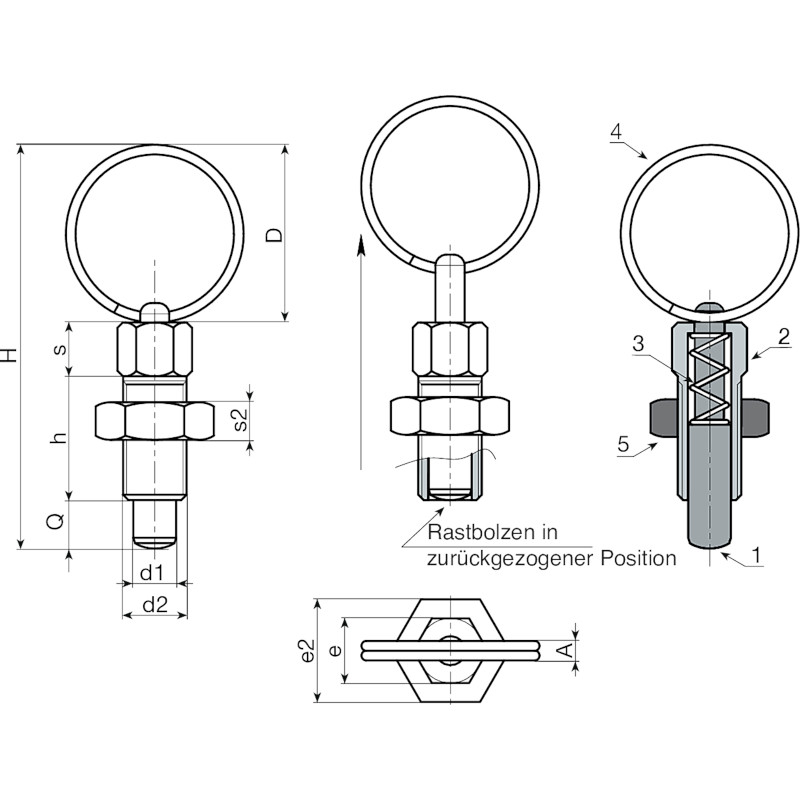

    Material:
    (1) Raststift aus Edelstahl (AISI 303).
    (4) Zugring aus Edelstahl.
    W798:
    (2) Rastbolzenkorpus aus Automatenstahl.
    (3) Feder aus verzinktem Stahl.
    (5) Kontermutter aus Stahl (UNI 5589).
    W798 CIN:
    (2) Rastbolzenkorpus aus Edelstahl (AISI 303).
    (3) Feder aus Edelstahl (AISI 301).
    (5) Kontermutter aus Edelstahl (AISI 304) (UNI 5589).

    Oberfläche:
    W798:
    (2-5) Verzinkt.
    (1-4) Natur.
    W798 CIN:
    (1-2-4-5) Natur.

    ACHTUNG:
    > Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.
    > Die Mutter ist im Lieferzustand bereits montiert.

    Weitere Möglichkeiten:
    Auf Anfrage kann die Kontermutter im nicht montierten Zustand geliefert werden.

Alternativprodukte

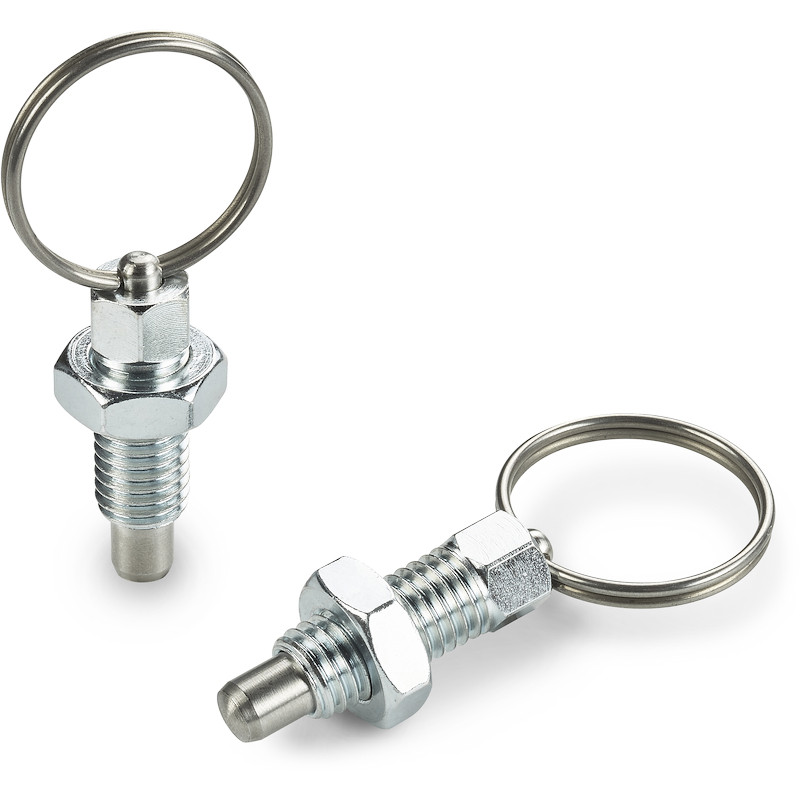

Ausführung W798 - aus verzinktem Stahl
Codice Art. D H h A e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W798.0001 W798.J04 15 35.5 12 2 6 4.5 M6 10 4 4 4 7
W798.0003 W798.J05 19 46 16 2.5 8 6 M8 13 5 5 5 16
W798.0005 W798.J06 27 60.5 20 3 10 7.5 M10 17 6 6 6 31
W798.0007 W798.J08 33 75 24 3.5 12 9 M12 19 7 8 8 50

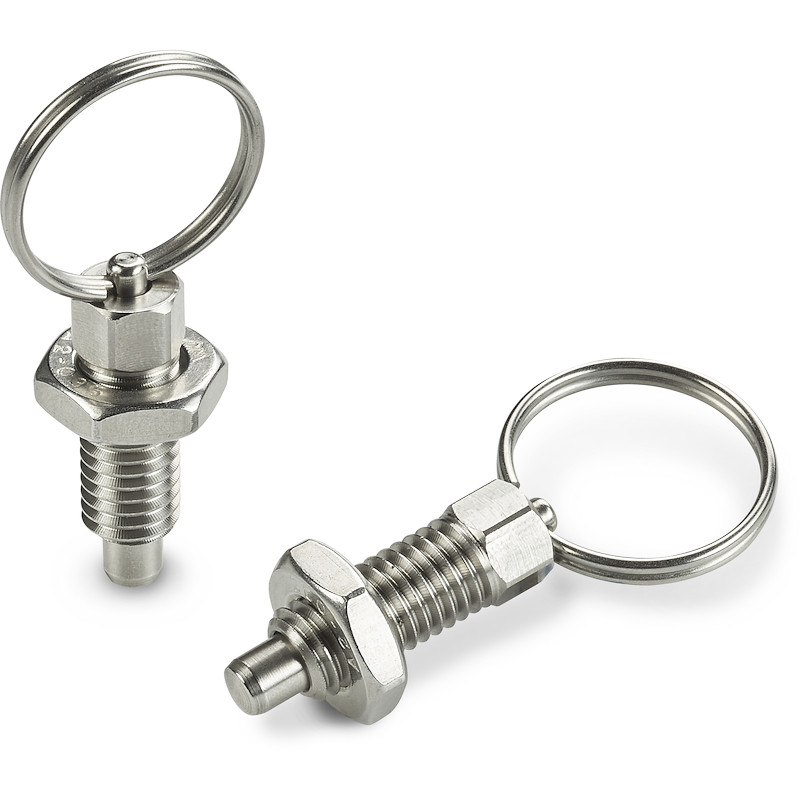

Ausführung W798 CIN - aus Edelstahl (AISI 303)
Codice Art. D H h A e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W798.0002 W798.J04CIN 15 35.5 12 2 6 4.5 M6 10 4 4 4 7
W798.0004 W798.J05CIN 19 46 16 2.5 8 6 M8 13 5 5 5 16
W798.0006 W798.J06CIN 27 60.5 20 3 10 7.5 M10 17 6 6 6 31
W798.0008 W798.J08CIN 33 75 24 3.5 12 9 M12 19 7 8 8 50
