Doigts d’indexage filetés grand pas - sans pommeau

DOIGT D’INDEXAGE FILETÉ EN ACIER AVEC BAGUE

Ver. 22V01-0124

DOIGT D’INDEXAGE FILETÉ EN ACIER AVEC BAGUE

W797 - DOIGT D’INDEXAGE FILETÉ EN ACIER AVEC BAGUE

(1) Poussoir en acier inox (Aisi 303).
(4) Bague élastique en acier inox à ressort.

W797 :
(2) Zinguée.

  • Caractéristiques techniques

    Matériaux :
    (1) Poussoir en acier inox (Aisi 303).
    (4) Bague élastique en acier inox à ressort.
    W797 :
    (2) Corps doigt d'indexage fileté en acier de décolletage.
    (3) Ressort en acier galvanisé.
    W797CIN :
    (2) Corps doigt d’indexage fileté en acier inox (Aisi 303).
    (3) Ressort en acier inox (Aisi 301)

    Surface :
    W797 :
    (2) Zinguée.
    (4) Naturelle.
    W797CIN :
    (1-2-4) Naturelle.

    ATTENTION :
    > Nous conseillons l’exécution du trou de logement de la tige du doigt d'indexage avec tolérance H7.

    Demandes spéciales :
    Aucune.

Produits de substitution
Version W797 - en acier zingué

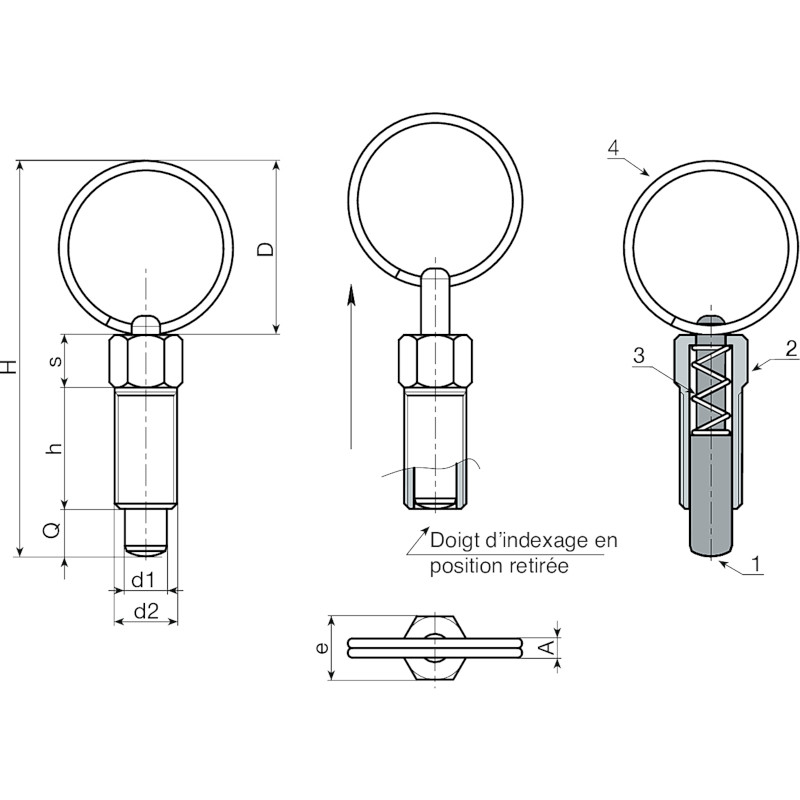

Codice Art. D H h A e s d2 d1 -0,02 -0,04 Q 3D
W797.0001 W797.J04 15 35.5 12 2 6 4.5 M6 4 4 5
W797.0003 W797.J05 19 46 16 2.5 8 6 M8 5 5 11
W797.0005 W797.J06 27 60.5 20 3 10 7.5 M10 6 6 23
W797.0007 W797.J08 33 75 24 3.5 12 9 M12 8 8 38
Version W797 CIN - en acier inox (Aisi 303)
Codice Art. D H h A e s d2 d1 -0,02 -0,04 Q 3D
W797.0002 W797.J04CIN 15 35.5 12 2 6 4.5 M6 4 4 5
W797.0004 W797.J05CIN 19 46 16 2.5 8 6 M8 5 5 11
W797.0006 W797.J06CIN 27 60.5 20 3 10 7.5 M10 6 6 23
W797.0008 W797.J08CIN 33 75 24 3.5 12 9 M12 8 8 38
