Émbolos de indexación roscados de paso grueso - sin botón

ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO CON ANILLO

Ver. 22V01-0124

ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO CON ANILLO

W797 - ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO CON ANILLO

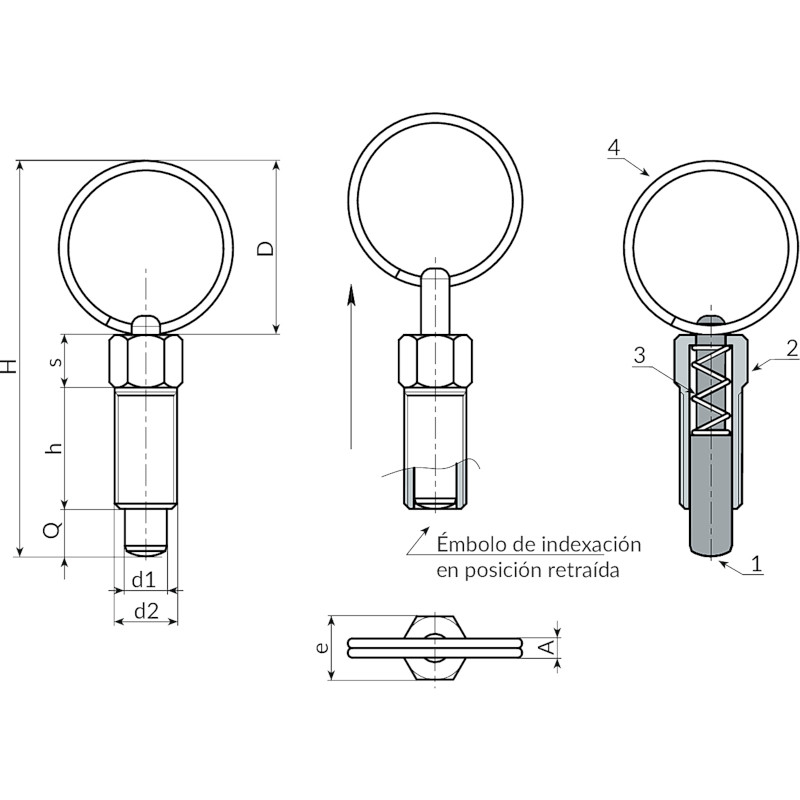

(1) Perno émbolo de indexación de acero inoxidable (AISI 303).
(4) Anillo elástico de acero armónico inoxidable.

W797:
(2) Galvanizado.

  • Características técnicas

    Materiales:
    (1) Perno émbolo de indexación de acero inoxidable (AISI 303).
    (4) Anillo elástico de acero armónico inoxidable.
    W797:
    (2) Cuerpo émbolo de indexación roscado de acero automático.
    (3) Muelle de acero galvanizado.
    W797CIN:
    (2) Cuerpo émbolo de indexación roscado de acero inoxidable (AISI 303).
    (3) Muelle de acero inoxidable (AISI 301).

    Superficie:
    W797:
    (2) Galvanizado.
    (4) Natural.
    W797CIN:
    (1-2-4) Natural.

    ATENCIÓN:
    > Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.

    Requerimientos especiales:
    Ninguna.

Productos alternativos
Versión W797 - de acero galvanizado
Codice Art. D H h A e s d2 d1 -0,02 -0,04 Q 3D
W797.0001 W797.J04 15 35.5 12 2 6 4.5 M6 4 4 5
W797.0003 W797.J05 19 46 16 2.5 8 6 M8 5 5 11
W797.0005 W797.J06 27 60.5 20 3 10 7.5 M10 6 6 23
W797.0007 W797.J08 33 75 24 3.5 12 9 M12 8 8 38
Versión W797 CIN - de acero inoxidable (AISI 303)
Codice Art. D H h A e s d2 d1 -0,02 -0,04 Q 3D
W797.0002 W797.J04CIN 15 35.5 12 2 6 4.5 M6 4 4 5
W797.0004 W797.J05CIN 19 46 16 2.5 8 6 M8 5 5 11
W797.0006 W797.J06CIN 27 60.5 20 3 10 7.5 M10 6 6 23
W797.0008 W797.J08CIN 33 75 24 3.5 12 9 M12 8 8 38
