W797

Штифты стопорные резьбовые с крупным шагом - без ручки

ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ СТАЛИ С КОЛЬЦОМ

Верс. 22V01-0124

ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ СТАЛИ С КОЛЬЦОМ

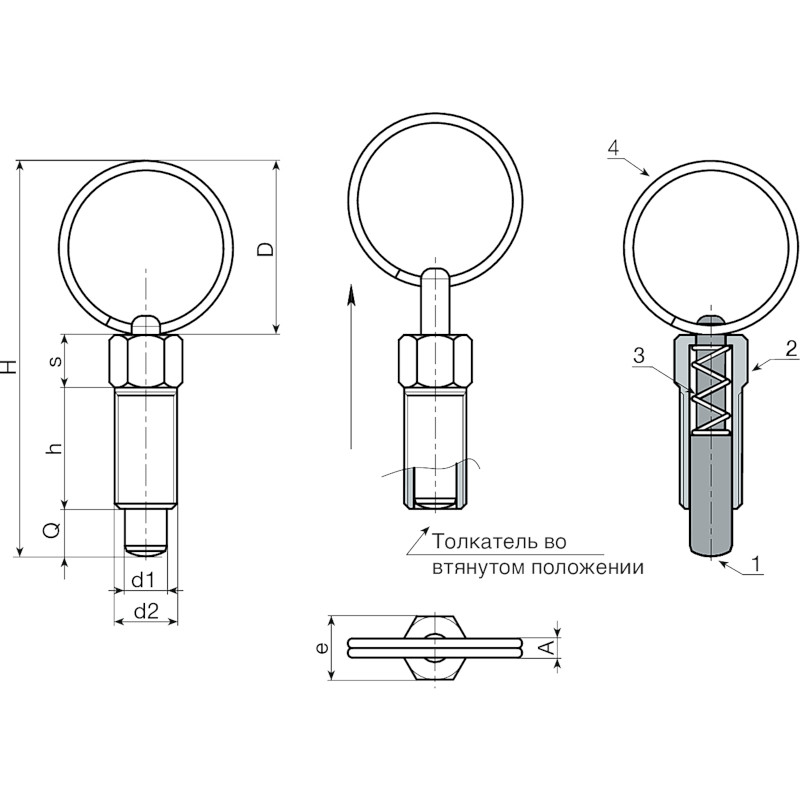

W797 - ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ СТАЛИ С КОЛЬЦОМ

(1) Штырь штифта стопорного из нержавеющей стали (AISI 303).
(4) Упругое кольцо из пружинной нержавеющей стали.

W797:
(2) Оцинкован.

  • Технические характеристики

    Материалы:
    (1) Штырь штифта стопорного из нержавеющей стали (AISI 303).
    (4) Упругое кольцо из пружинной нержавеющей стали.
    W797:
    (2) Корпус штифта резьбовой, из автоматной стали.
    (3) Пружина из оцинкованной стали.
    W797CIN:
    (2) Корпус штифта резьбовой, из нержавеющей стали (AISI 303).
    (3) Пружина из нержавеющей стали (AISI 301).

    Поверхность:
    W797:
    (2) Оцинкован.
    (4) Натуральн.
    W797CIN:
    (1-2-4) Натуральн.

    ВНИМАНИЕ:
    > Рекомендуем выполнение отверстия вставки штыря штифта стопорного с допуском H7.

    Специальные Запросы:
    Нет.

Альтернативные изделия
Версия W797 - из оцинкованной стали
Codice Art. D H h A e s d2 d1 -0,02 -0,04 Q 3D
W797.0001 W797.J04 15 35.5 12 2 6 4.5 M6 4 4 5
W797.0003 W797.J05 19 46 16 2.5 8 6 M8 5 5 11
W797.0005 W797.J06 27 60.5 20 3 10 7.5 M10 6 6 23
W797.0007 W797.J08 33 75 24 3.5 12 9 M12 8 8 38
Версия W797 CIN - из нержавеющей стали (AISI 303)
Codice Art. D H h A e s d2 d1 -0,02 -0,04 Q 3D
W797.0002 W797.J04CIN 15 35.5 12 2 6 4.5 M6 4 4 5
W797.0004 W797.J05CIN 19 46 16 2.5 8 6 M8 5 5 11
W797.0006 W797.J06CIN 27 60.5 20 3 10 7.5 M10 6 6 23
W797.0008 W797.J08CIN 33 75 24 3.5 12 9 M12 8 8 38
