22

W797

Spintori filettati passo grosso - senza pomello

SPINTORE FILETTATO IN ACCIAIO CON ANELLO

Ver. 22V01-0124

SPINTORE FILETTATO IN ACCIAIO CON ANELLO

W797 - SPINTORE FILETTATO IN ACCIAIO CON ANELLO

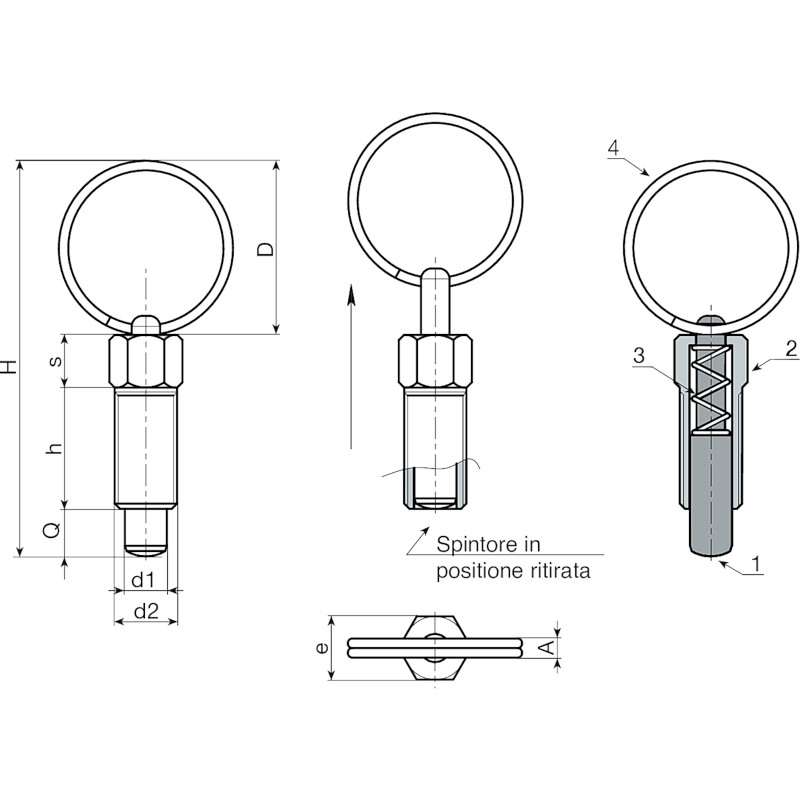

(1) Perno spintore in acciaio inox, (Aisi 303).
(4) Anello elsatico in acciaio armonico inox.

W797:
(2) Zincata.

  • Caratteristiche tecniche

    Materiali:
    (1) Perno spintore in acciaio inox, (Aisi 303).
    (4) Anello elsatico in acciaio armonico inox.
    W797:
    (2) Corpo spintore filettato in acciaio automatico.
    (3) Molla in acciaio zincato.
    W797CIN:
    (2) Corpo spintore filettato in acciaio inox, (Aisi 303).
    (3) Molla in acciaio inox, (Aisi 301).

    Superficie:
    W797:
    (2) Zincata.
    (4) Naturale.
    W797CIN:
    (1-2-4) Naturale.

    ATTENZIONE:
    > Consigliamo l’esecuzione del foro di alloggiamento dello stelo spintore con tolleranza H7.

    Richieste Speciali:
    Nessuna.

Prodotti alternativi
Versione W797 - in acciaio zincato
Codice Art. D H h A e s d2 d1 -0,02 -0,04 Q 3D
W797.0001 W797.J04 15 35.5 12 2 6 4.5 M6 4 4 5
W797.0003 W797.J05 19 46 16 2.5 8 6 M8 5 5 11
W797.0005 W797.J06 27 60.5 20 3 10 7.5 M10 6 6 23
W797.0007 W797.J08 33 75 24 3.5 12 9 M12 8 8 38
Versione W797 CIN - in acciaio inox (Aisi 303)
Codice Art. D H h A e s d2 d1 -0,02 -0,04 Q 3D
W797.0002 W797.J04CIN 15 35.5 12 2 6 4.5 M6 4 4 5
W797.0004 W797.J05CIN 19 46 16 2.5 8 6 M8 5 5 11
W797.0006 W797.J06CIN 27 60.5 20 3 10 7.5 M10 6 6 23
W797.0008 W797.J08CIN 33 75 24 3.5 12 9 M12 8 8 38
