Rastbolzen mit grober Steigung - ohne Griff

RASTBOLZEN AUS STAHL MIT ZUGRING

Ausf. 22V01-0124

RASTBOLZEN AUS STAHL MIT ZUGRING

W797 - RASTBOLZEN AUS STAHL MIT ZUGRING

(1) Raststift aus Edelstahl (AISI 303).
(4) Zugring aus Edelstahl.

W797:
(2) Verzinkt.

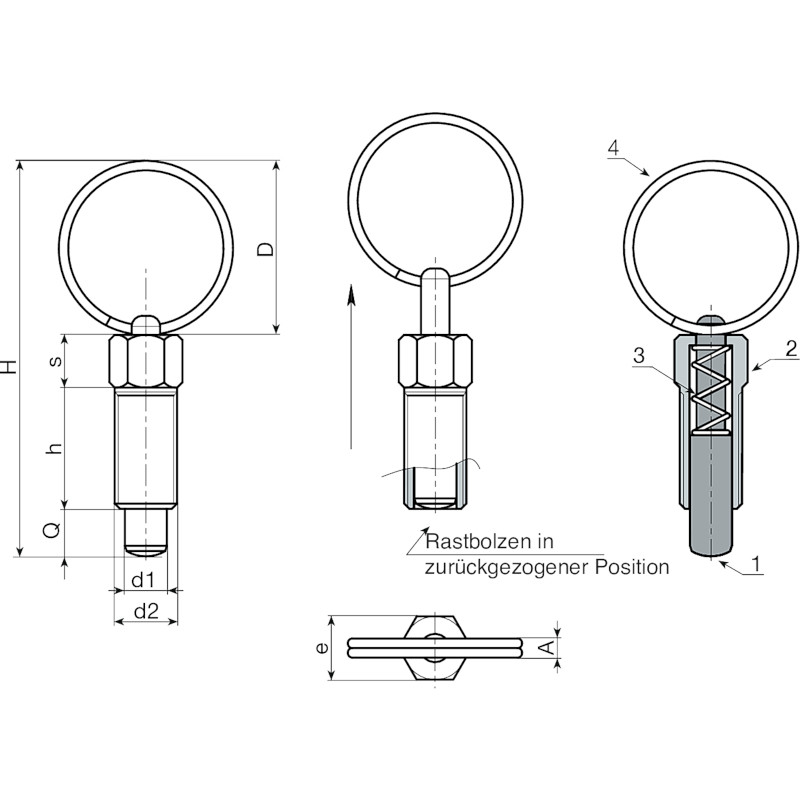

  • Technische Eigenschaften

    Material:
    (1) Raststift aus Edelstahl (AISI 303).
    (4) Zugring aus Edelstahl.
    W797:
    (2) Rastbolzenkorpus aus Automatenstahl.
    (3) Feder aus verzinktem Stahl.
    W797CIN:
    (2) Rastbolzenkorpus aus Edelstahl (AISI 303).
    (3) Feder aus Edelstahl (AISI 301).

    Oberfläche:
    W797:
    (2) Verzinkt.
    (4) Natur.
    W797CIN:
    (1-2-4) Natur.

    ACHTUNG:
    > Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.

    Weitere Möglichkeiten:
    Keine.

Alternativprodukte

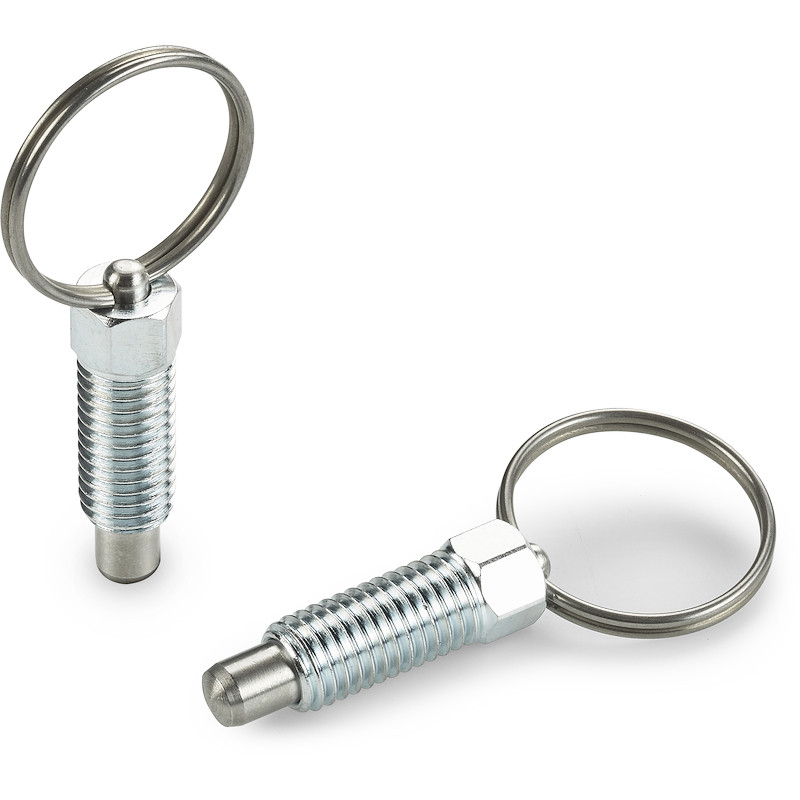

Ausführung W797 - aus verzinktem Stahl
Codice Art. D H h A e s d2 d1 -0,02 -0,04 Q 3D
W797.0001 W797.J04 15 35.5 12 2 6 4.5 M6 4 4 5
W797.0003 W797.J05 19 46 16 2.5 8 6 M8 5 5 11
W797.0005 W797.J06 27 60.5 20 3 10 7.5 M10 6 6 23
W797.0007 W797.J08 33 75 24 3.5 12 9 M12 8 8 38

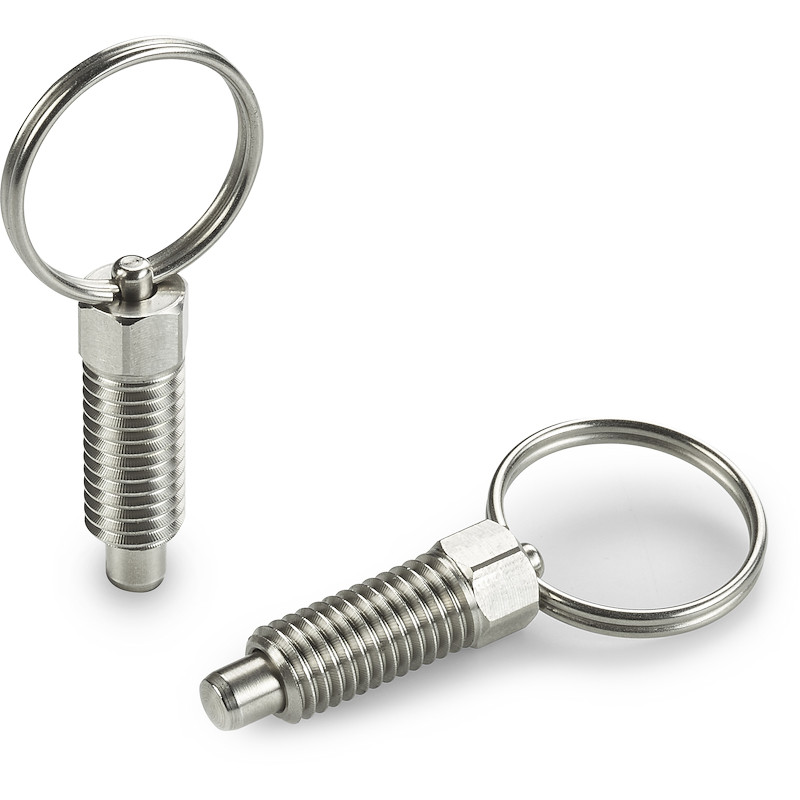

Ausführung W797 CIN - aus Edelstahl (AISI 303)
Codice Art. D H h A e s d2 d1 -0,02 -0,04 Q 3D
W797.0002 W797.J04CIN 15 35.5 12 2 6 4.5 M6 4 4 5
W797.0004 W797.J05CIN 19 46 16 2.5 8 6 M8 5 5 11
W797.0006 W797.J06CIN 27 60.5 20 3 10 7.5 M10 6 6 23
W797.0008 W797.J08CIN 33 75 24 3.5 12 9 M12 8 8 38
