Kierteitetyt lukitustapit, karkea kierre - nupiton

KIERTEITETTY TERÄKSINEN LUKITUSTAPPI, RENKAALLINEN

Ver. 22V01-0124

KIERTEITETTY TERÄKSINEN LUKITUSTAPPI, RENKAALLINEN

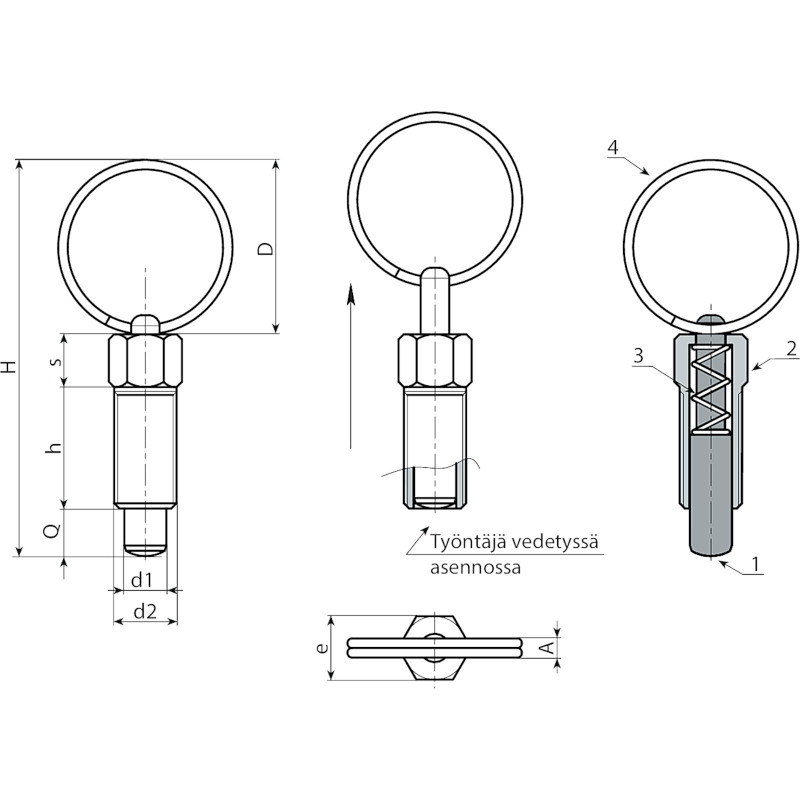

W797 - KIERTEITETTY TERÄKSINEN LUKITUSTAPPI, RENKAALLINEN

(1) Lukitustapin tappiosa ruostumatonta terästä (AISI 303).
(4) Joustorengas, ruostumatonta jousiterästä.

W797:
(2) Sinkitty.

  • Tekniset ominaisuudet

    Materiaalit:
    (1) Lukitustapin tappiosa ruostumatonta terästä (AISI 303).
    (4) Joustorengas, ruostumatonta jousiterästä.
    W797:
    (2) Lukitustapin runko kierteitetty, automaattiterästä.
    (3) Jousi sinkittyä terästä.
    W797CIN:
    (2) Lukitustapin runko kierteitetty, ruostumatonta terästä (AISI 303).
    (3) Ruostumaton teräsjousi (AISI 301).

    Pinta:
    W797:
    (2) Sinkitty.
    (4) Käsittelemätön.
    W797CIN:
    (1-2-4) Käsittelemätön.

    HUOMAA:
    > Lukitustapin vartta varten tehtävään asennusreikään suositellaan toleranssia H7.

    Erikoistilaukset:
    Ei mitään.

Vaihtoehtoiset tuotteet
Versio W797 - sinkittyä terästä
Codice Art. D H h A e s d2 d1 -0,02 -0,04 Q 3D
W797.0001 W797.J04 15 35.5 12 2 6 4.5 M6 4 4 5
W797.0003 W797.J05 19 46 16 2.5 8 6 M8 5 5 11
W797.0005 W797.J06 27 60.5 20 3 10 7.5 M10 6 6 23
W797.0007 W797.J08 33 75 24 3.5 12 9 M12 8 8 38
Versio W797 CIN - ruostumatonta terästä (AISI 303)
Codice Art. D H h A e s d2 d1 -0,02 -0,04 Q 3D
W797.0002 W797.J04CIN 15 35.5 12 2 6 4.5 M6 4 4 5
W797.0004 W797.J05CIN 19 46 16 2.5 8 6 M8 5 5 11
W797.0006 W797.J06CIN 27 60.5 20 3 10 7.5 M10 6 6 23
W797.0008 W797.J08CIN 33 75 24 3.5 12 9 M12 8 8 38
