Êmbolos de indexação roscados de passo grosso - sem manípulo

ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO COM ANEL

Ver. 22V01-0124

ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO COM ANEL

W797 - ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO COM ANEL

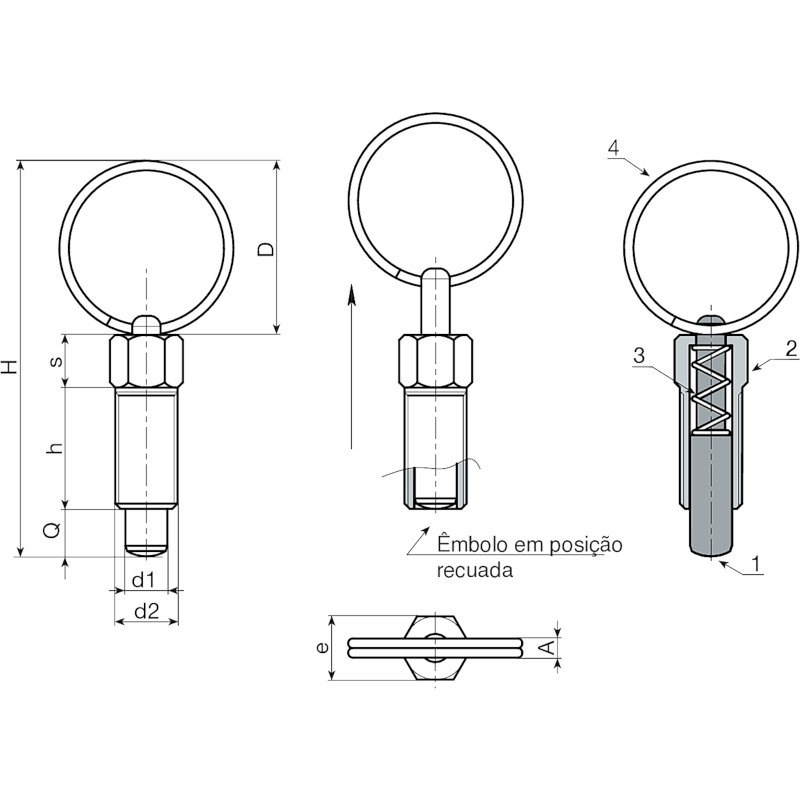

(1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).
(4) Anel elástico em aço harmónico inoxidável.

W797:
(2) Zincagem.

  • Características técnicas

    Materiais:
    (1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).
    (4) Anel elástico em aço harmónico inoxidável.
    W797:
    (2) Corpo do êmbolo de indexação roscado em aço automático.
    (3) Mola em aço zincado.
    W797CIN:
    (2) Corpo do êmbolo de indexação roscado em aço inoxidável (Aisi 303).
    (3) Mola em aço inoxidável (Aisi 301).

    Superfície:
    W797:
    (2) Zincagem.
    (4) Natural.
    W797CIN:
    (1-2-4) Natural.

    ATENÇÃO:
    > Recomendamos a realização do furo de alojamento da haste do êmbolo de indexação com tolerância H7.

    Pedidos especiais:
    Nenhum.

Produtos alternativos
Versão W797 - em aço zincado
Codice Art. D H h A e s d2 d1 -0,02 -0,04 Q 3D
W797.0001 W797.J04 15 35.5 12 2 6 4.5 M6 4 4 5
W797.0003 W797.J05 19 46 16 2.5 8 6 M8 5 5 11
W797.0005 W797.J06 27 60.5 20 3 10 7.5 M10 6 6 23
W797.0007 W797.J08 33 75 24 3.5 12 9 M12 8 8 38
Versão W797 CIN - em aço inoxidável (Aisi 303)
Codice Art. D H h A e s d2 d1 -0,02 -0,04 Q 3D
W797.0002 W797.J04CIN 15 35.5 12 2 6 4.5 M6 4 4 5
W797.0004 W797.J05CIN 19 46 16 2.5 8 6 M8 5 5 11
W797.0006 W797.J06CIN 27 60.5 20 3 10 7.5 M10 6 6 23
W797.0008 W797.J08CIN 33 75 24 3.5 12 9 M12 8 8 38
