Blokkeerbouten met grove schroefdraad - zonder knop

GETAPTE BLOKKEERBOUT IN STAAL MET RING

Ver. 22V01-0124

GETAPTE BLOKKEERBOUT IN STAAL MET RING

W797 - GETAPTE BLOKKEERBOUT IN STAAL MET RING

(1) Blokkeerpen in RVS (AISI 303).
(4) Trekring in harmonisch RVS.

W797:
(2) Verzinkt.

  • Technische kenmerken

    Materiaal:
    (1) Blokkeerpen in RVS (AISI 303).
    (4) Trekring in harmonisch RVS.
    W797:
    (2) Lichaam getapte blokkeerbout in automatenstaal.
    (3) Veer in verzinkt staal.
    W797CIN:
    (2) Lichaam getapte blokkeerbout in RVS (AISI 303).
    (3) Veer in RVS (AISI 301).

    Oppervlak:
    W797:
    (2) Verzinkt.
    (4) Natuurlijk.
    W797CIN:
    (1-2-4) Natuurlijk.

    OPGELET:
    > Wij raden een tolerantie van H7 aan voor de boring van de zitting van de blokkeerboutstang.

    Speciale verzoeken:
    Geen.

Alternatieve producten
Versie W797 - in verzinkt staal

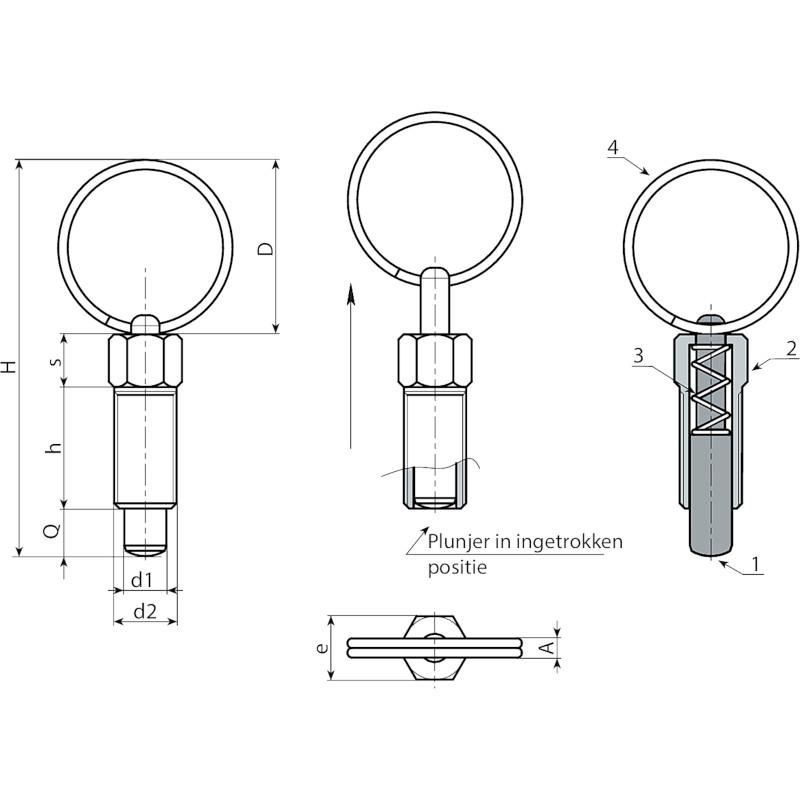

Codice Art. D H h A e s d2 d1 -0,02 -0,04 Q 3D
W797.0001 W797.J04 15 35.5 12 2 6 4.5 M6 4 4 5
W797.0003 W797.J05 19 46 16 2.5 8 6 M8 5 5 11
W797.0005 W797.J06 27 60.5 20 3 10 7.5 M10 6 6 23
W797.0007 W797.J08 33 75 24 3.5 12 9 M12 8 8 38
Versie W797 CIN - in RVS (AISI 303)
Codice Art. D H h A e s d2 d1 -0,02 -0,04 Q 3D
W797.0002 W797.J04CIN 15 35.5 12 2 6 4.5 M6 4 4 5
W797.0004 W797.J05CIN 19 46 16 2.5 8 6 M8 5 5 11
W797.0006 W797.J06CIN 27 60.5 20 3 10 7.5 M10 6 6 23
W797.0008 W797.J08CIN 33 75 24 3.5 12 9 M12 8 8 38
