W794

Rastbolzen mit grober Steigung - mit Griff

RASTBOLZEN AUS STAHL MIT GRIFF, RASTSPRERRE UND KONTERMUTTER

Ausf. 22V01-0124

RASTBOLZEN AUS STAHL MIT GRIFF, RASTSPRERRE UND KONTERMUTTER

W794 - RASTBOLZEN AUS STAHL MIT GRIFF, RASTSPRERRE UND KONTERMUTTER

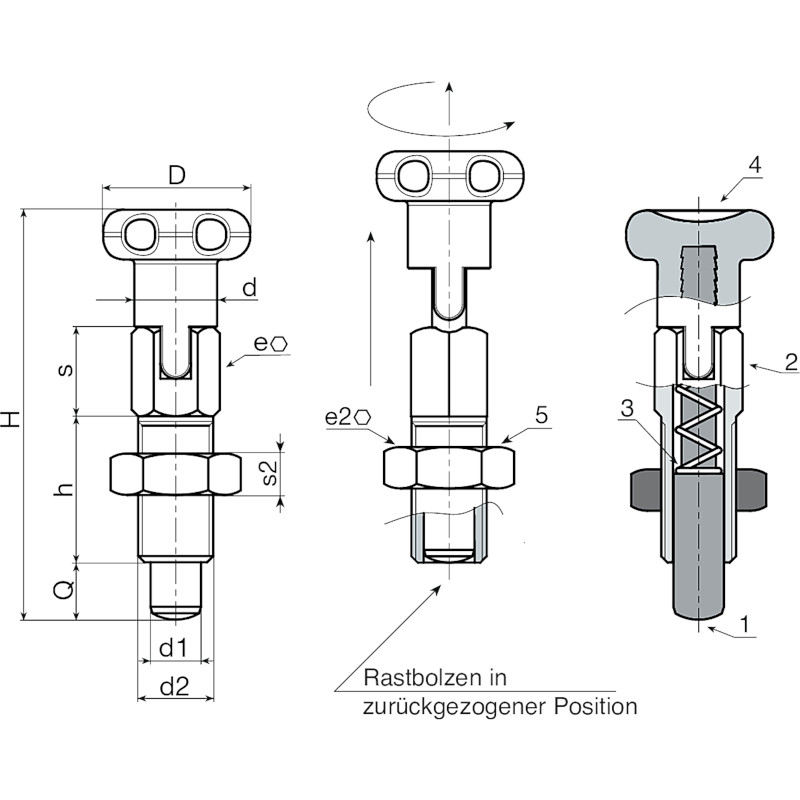

(1) Raststift aus Edelstahl (AISI 303).
(4) Sterngriff aus Polyamid glasfaserverstärkt (PA6+GF). Kann nicht demontiert werden.Öl- und fettbeständig.

(4) Matt.
(1-2-5) Glatt.

  • Technische Eigenschaften

    Material:
    (1) Raststift aus Edelstahl (AISI 303).
    (4) Sterngriff aus Polyamid glasfaserverstärkt (PA6+GF). Kann nicht demontiert werden.Öl- und fettbeständig.
    W794:
    (2) Rastbolzenkorpus mit Sperre, aus Automatenstahl.
    (3) Feder aus verzinktem Stahl.
    (5) Kontermutter aus Stahl (UNI 5589).
    W794 CIN:
    (2) Rastbolzenkorpus mit Sperre, aus Edelstahl (AISI 303).
    (3) Feder aus Edelstahl (AISI 301).
    (5) Kontermutter aus Edelstahl (AISI 304) (UNI 5589).

    Oberfläche:
    (4) Matt.
    (1-2-5) Glatt.

    Farbe:
    (4) Schwarz (RAL 9011).
    W794:
    (2-5) Verzinkt.
    W794 CIN:
    (1-2-5) Natur.

    ACHTUNG:
    > Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.
    > Die Mutter ist im Lieferzustand bereits montiert.

    Weitere Möglichkeiten:
    Auf Anfrage kann die Kontermutter im nicht montierten Zustand geliefert werden.

Alternativprodukte
Ausführung W794 - aus verzinktem Stahl
Codice Art. D d H h e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W794.0001 W794.J0401 14 7 36 12 6 8 M6 10 4 4 4 7
W794.0003 W794.J0501 18 9 46 16 8 10 M8 13 5 5 5 16
W794.0005 W794.J0601 22 11 55 20 10 11 M10 17 6 6 6 32
W794.0007 W794.J0801 24 13 58 24 12 14 M12 19 7 8 8 51
Ausführung W794 CIN - aus Edelstahl (AISI 303)
Codice Art. D d H h e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W794.0002 W794.J0401CIN 14 7 36 12 6 8 M6 10 4 4 4 7
W794.0004 W794.J0501CIN 18 9 46 16 8 10 M8 13 5 5 5 16
W794.0006 W794.J0601CIN 22 11 55 20 10 11 M10 17 6 6 6 32
W794.0008 W794.J0801CIN 24 13 58 24 12 14 M12 19 7 8 8 51
