W795

Rastbolzen mit grober Steigung - mit Griff

RASTBOLZEN AUS STAHL MIT GRIFF

Ausf. 22V01-0124

RASTBOLZEN AUS STAHL MIT GRIFF

W795 - RASTBOLZEN AUS STAHL MIT GRIFF

(1) Raststift aus Edelstahl (AISI 303).
(4) Sterngriff aus Polyamid glasfaserverstärkt (PA6+GF). Kann nicht demontiert werden.Öl- und fettbeständig.

(4) Matt.
(1-2-3) Glatt.

  • Technische Eigenschaften

    Material:
    (1) Raststift aus Edelstahl (AISI 303).
    (4) Sterngriff aus Polyamid glasfaserverstärkt (PA6+GF). Kann nicht demontiert werden.Öl- und fettbeständig.
    W795:
    (2) Rastbolzenkorpus aus Automatenstahl.
    (3) Feder aus verzinktem Stahl.
    W795 CIN:
    (2) Rastbolzenkorpus aus Edelstahl (AISI 303).
    (3) Feder aus Edelstahl (AISI 301).

    Oberfläche:
    (4) Matt.
    (1-2-3) Glatt.

    Farbe:
    (4) Schwarz (RAL 9011).
    W795:
    (2) Verzinkt.
    W795 CIN:
    (1-2) Natur.

    ACHTUNG:
    > Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.

    Weitere Möglichkeiten:
    Keine.

Alternativprodukte

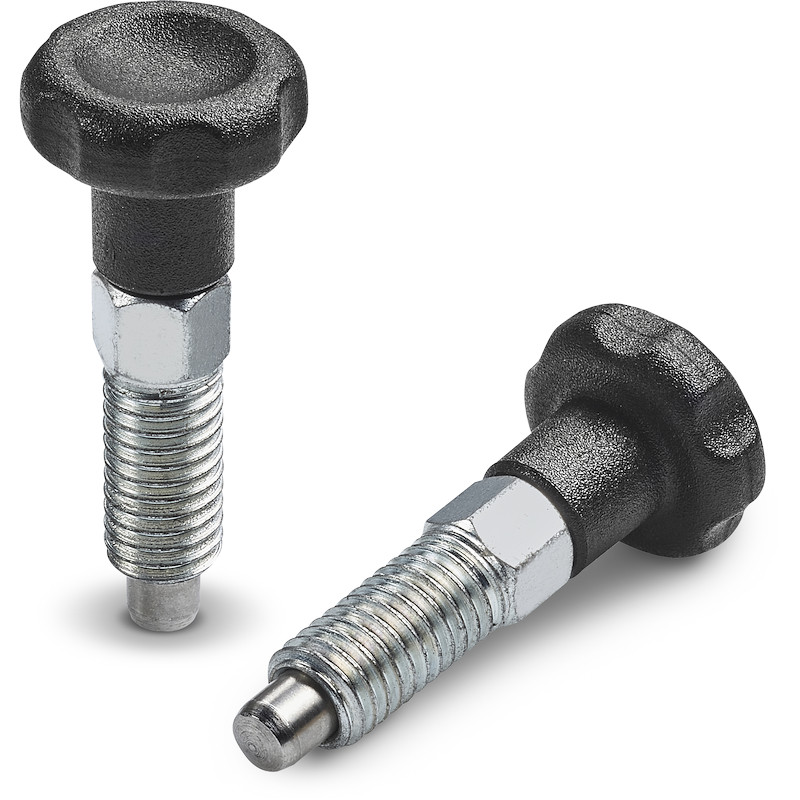

Ausführung W795 - aus verzinktem Stahl

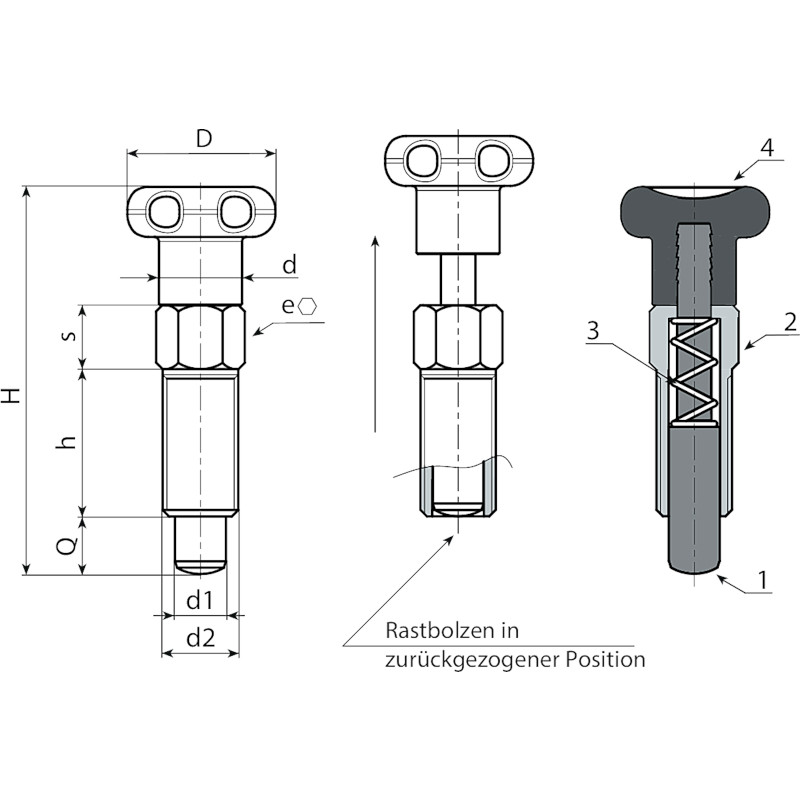

Codice Art. D d H h e s d2 d1 -0,02 -0,04 Q 3D
W795.0001 W795.J0401 14 7 33 12 6 5 M6 4 4 5
W795.0003 W795.J0501 18 9 42 16 8 6 M8 5 5 11
W795.0005 W795.J0601 22 11 52 20 10 7,5 M10 6 6 23
W795.0007 W795.J0801 24 13 61 24 12 9 M12 8 8 38

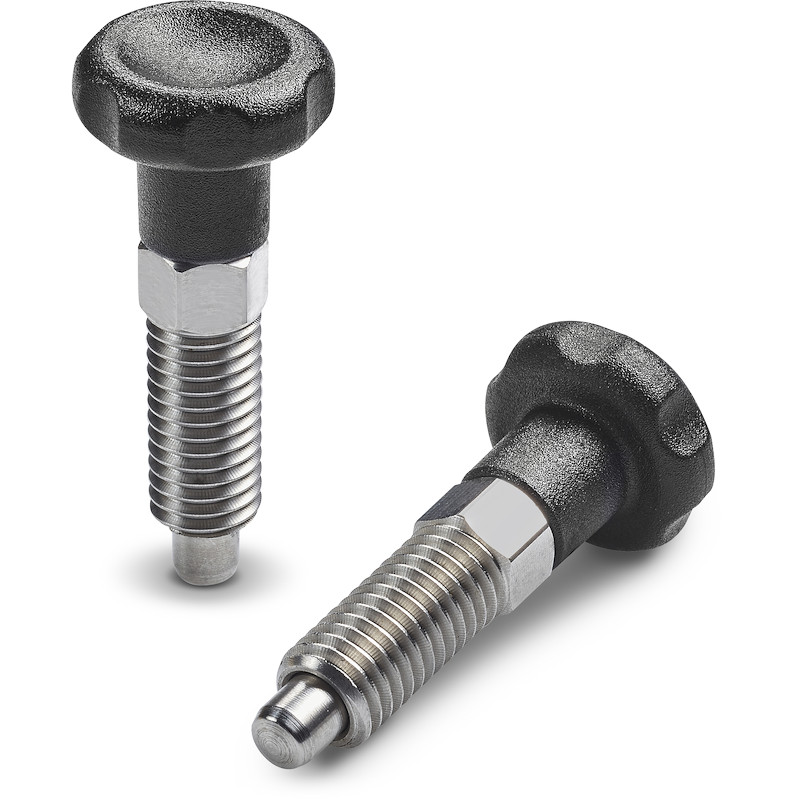

Ausführung W795 CIN - aus Edelstahl (AISI 303)
Codice Art. D d H h e s d2 d1 -0,02 -0,04 Q 3D
W795.0002 W795.J0401CIN 14 7 33 12 6 5 M6 4 4 5
W795.0004 W795.J0501CIN 18 9 42 16 8 6 M8 5 5 11
W795.0006 W795.J0601CIN 22 11 52 20 10 7,5 M10 6 6 23
W795.0008 W795.J0801CIN 24 13 61 24 12 9 M12 8 8 38
