W738CIN

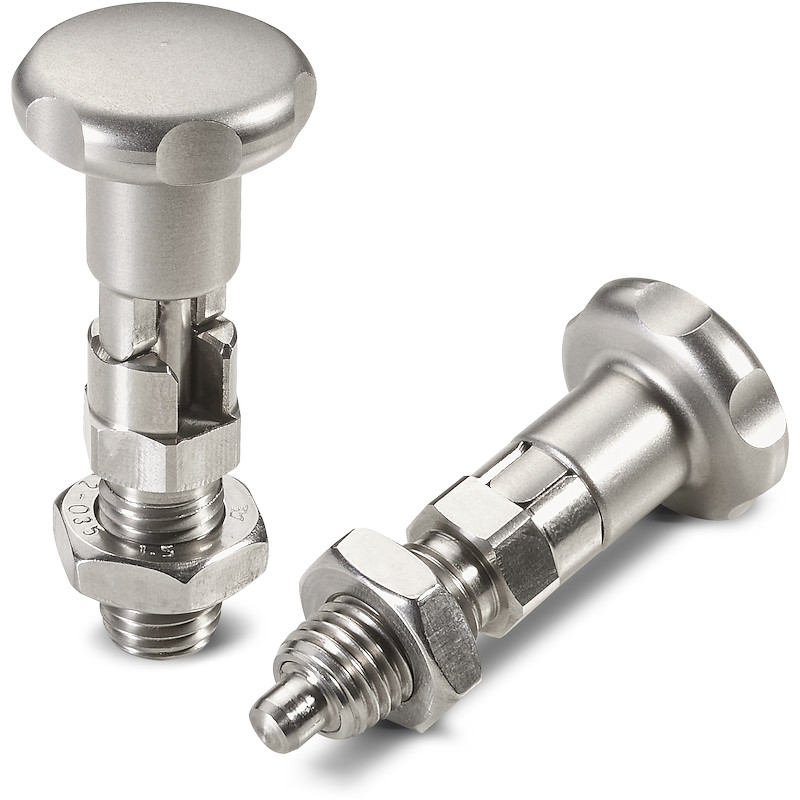

Rastbolzen mit grober Steigung - Ganzedelstahl

RASTBOLZEN AUS EDELSTAHL MIT GRIFF UND RASTSPERRE - MIT KONTERMUTTER ERHÄLTLICH

Ausf. 22V01-0124

RASTBOLZEN AUS EDELSTAHL MIT GRIFF UND RASTSPERRE - MIT KONTERMUTTER ERHÄLTLICH

W738CIN - RASTBOLZEN AUS EDELSTAHL MIT GRIFF UND RASTSPERRE - MIT KONTERMUTTER ERHÄLTLICH

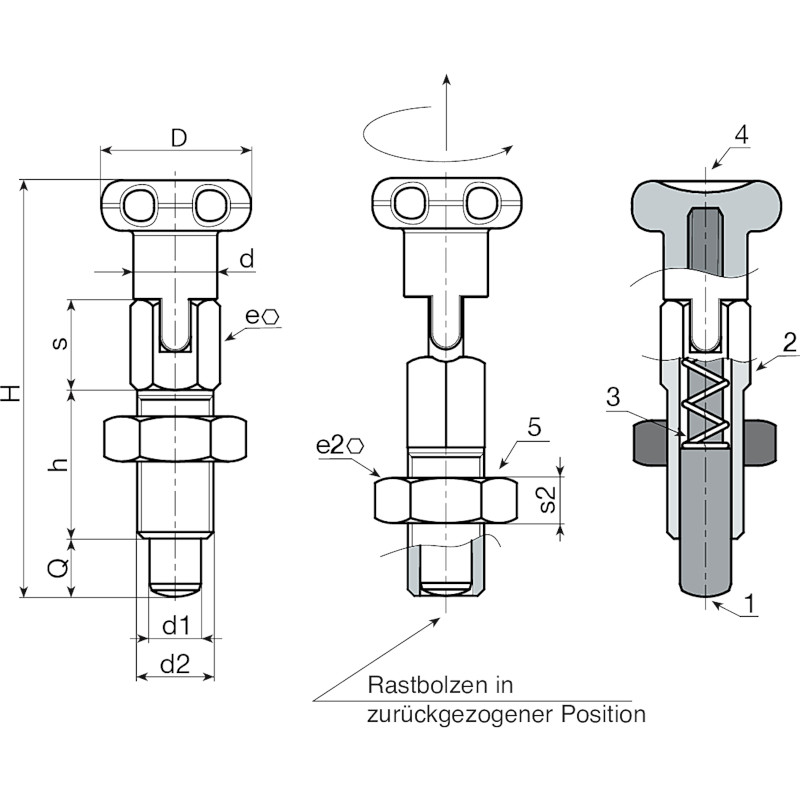

(1) Raststift aus Edelstahl (AISI 303).
(2) Rastbolzenkorpus mit Rastsperre, aus Edelstahl (AISI 303).

Matt.

  • Technische Eigenschaften

    Material:
    (1) Raststift aus Edelstahl (AISI 303).
    (2) Rastbolzenkorpus mit Rastsperre, aus Edelstahl (AISI 303).
    (3) Feder aus Edelstahl (AISI 301).
    (4) Sterngriff aus Edelstahl (AISI 303).
    (5) Kontermutter aus Edelstahl (AISI 304) (UNI 5589).

    Oberfläche:
    Matt.

    Farbe:
    Natur.

    ACHTUNG:
    > Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.
    > Die Mutter ist im Lieferzustand bereits montiert.

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen kann der Rastbolzen in Einzelteilen geliefert werden.
    Auf Anfrage kann die Kontermutter im nicht montierten Zustand geliefert werden.

Alternativprodukte
Ausführung W738 CIN - mit Mutter
Codice Art. D d H h e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W738.0001 W738.I05CIN 18 9 46 16 8 10 M08 13 5 5 5 26
W738.0002 W738.I06CIN 22 11 55 20 10 11 M10 17 6 6 6 71
W738.0003 W738.I08CIN 24 13 66 24 12 14 M12 19 7 8 8 110
