22

W735CIN

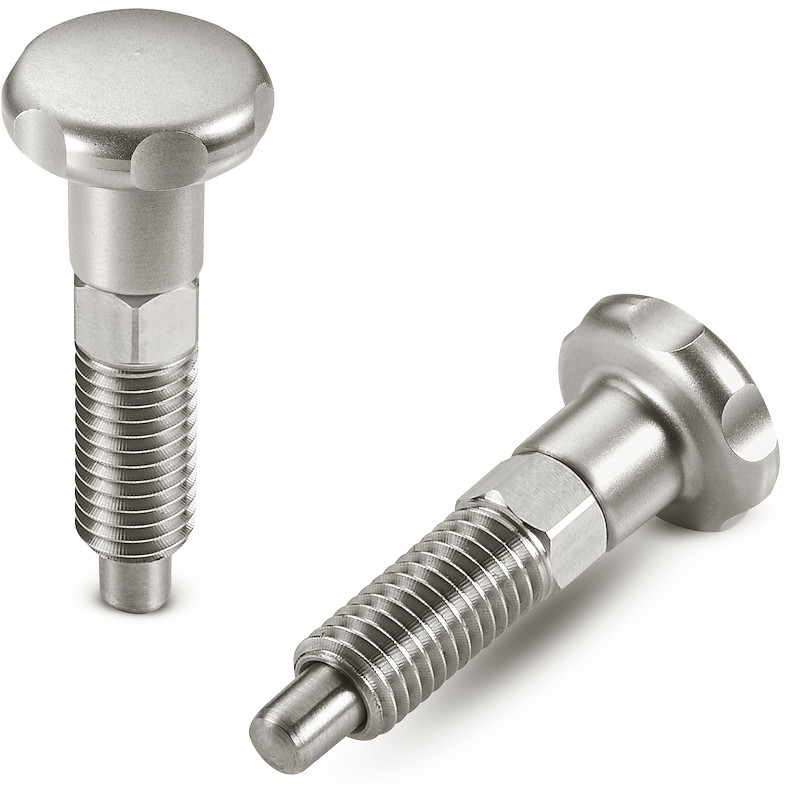

Rastbolzen mit grober Steigung - Ganzedelstahl

RASTBOLZEN AUS EDELSTAHL MIT GRIFF

Ausf. 22V01-0124

(1) Raststift aus Edelstahl (AISI 303).
(2) Rastbolzenkorpus aus Edelstahl (AISI 303).

Matt.

  • Technische Eigenschaften

    Material:
    (1) Raststift aus Edelstahl (AISI 303).
    (2) Rastbolzenkorpus aus Edelstahl (AISI 303).
    (3) Feder aus Edelstahl (AISI 301).
    (4) Sterngriff aus Edelstahl (AISI 303).

    Oberfläche:
    Matt.

    Farbe:
    Natur.

    ACHTUNG:
    > Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen kann der Rastbolzen in Einzelteilen geliefert werden.

Alternativprodukte
Ausführung W735CIN - ohne Mutter
Codice Art. D d H h e s d2 d1 -0,02 -0,04 Q 3D
W735.0001 W735.I05CIN 18 9 42 16 8 6 M8 5 5 21
W735.0002 W735.I06CIN 22 11 52 20 10 7,5 M10 6 6 23
W735.0003 W735.I08CIN 24 13 61 24 12 9 M12 8 8 69
