W794

Blokkeerbouten met grove schroefdraad - met knop

GETAPTE BLOKKEERBOUT IN STAAL MET BLOKKEERSLEUF EN MOER - MET KNOP

Ver. 22V01-0124

GETAPTE BLOKKEERBOUT IN STAAL MET BLOKKEERSLEUF EN MOER - MET KNOP

W794 - GETAPTE BLOKKEERBOUT IN STAAL MET BLOKKEERSLEUF EN MOER - MET KNOP

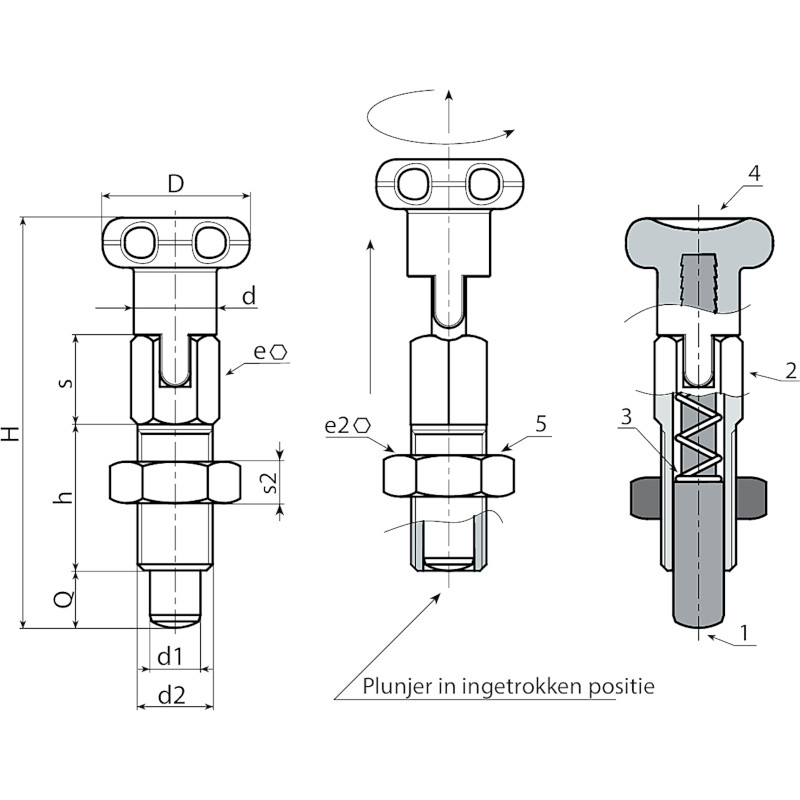

(1) Blokkeerpen in RVS (AISI 303).
(4) Gelobde knop in versterkte polyamide. Niet demonteerbaar.Bestand tegen oliën en vetten.

(4) Gesatineerd.
(1-2-5) Glad.

  • Technische kenmerken

    Materiaal:
    (1) Blokkeerpen in RVS (AISI 303).
    (4) Gelobde knop in versterkte polyamide. Niet demonteerbaar.Bestand tegen oliën en vetten.
    W794:
    (2) Lichaam getapte blokkeerbout met blokkering in automatenstaal.
    (3) Veer in verzinkt staal.
    (5) Getapte contramoer in staal (UNI 5589).
    W794 CIN:
    (2) Lichaam getapte blokkeerbout met blokkering in RVS (AISI 303).
    (3) Veer in RVS (AISI 301).
    (5) Getapte contramoer in RVS (AISI 304) (UNI 5589).

    Oppervlak:
    (4) Gesatineerd.
    (1-2-5) Glad.

    Kleur:
    (4) Zwart (RAL 9011).
    W794:
    (2-5) Verzinkt.
    W794 CIN:
    (1-2-5) Natuurlijk.

    OPGELET:
    > Wij raden een tolerantie van H7 aan voor de boring van de zitting van de blokkeerboutstang.
    > Moer bij levering gemonteerd.

    Speciale verzoeken:
    Op aanvraag leverbaar met gedemonteerde moer.

Alternatieve producten
Versie W794 - in verzinkt staal
Codice Art. D d H h e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W794.0001 W794.J0401 14 7 36 12 6 8 M6 10 4 4 4 7
W794.0003 W794.J0501 18 9 46 16 8 10 M8 13 5 5 5 16
W794.0005 W794.J0601 22 11 55 20 10 11 M10 17 6 6 6 32
W794.0007 W794.J0801 24 13 58 24 12 14 M12 19 7 8 8 51
Versie W794 CIN - in RVS (AISI 303)
Codice Art. D d H h e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W794.0002 W794.J0401CIN 14 7 36 12 6 8 M6 10 4 4 4 7
W794.0004 W794.J0501CIN 18 9 46 16 8 10 M8 13 5 5 5 16
W794.0006 W794.J0601CIN 22 11 55 20 10 11 M10 17 6 6 6 32
W794.0008 W794.J0801CIN 24 13 58 24 12 14 M12 19 7 8 8 51
