W794

Êmbolos de indexação roscados de passo grosso - com manípulo

MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO COM BLOQUEIO - COM PORCA

Ver. 22V01-0124

MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO COM BLOQUEIO - COM PORCA

W794 - MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO COM BLOQUEIO - COM PORCA

(1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).
(4) Manípulo de lóbulos em poliamida reforçada. Não desmontável.Resistente a óleos e massas lubrificantes.

(4) Acetinada.
(1-2-5) Lisa.

  • Características técnicas

    Materiais:
    (1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).
    (4) Manípulo de lóbulos em poliamida reforçada. Não desmontável.Resistente a óleos e massas lubrificantes.
    W794:
    (2) Corpo do êmbolo de indexação roscado com bloqueio, em aço automático.
    (3) Mola em aço zincado.
    (5) Porca de bloqueio roscada em aço (UNI 5589).
    W794 CIN:
    (2) Corpo do êmbolo de indexação roscado com bloqueio em aço inoxidável (Aisi 303).
    (3) Mola em aço inoxidável (Aisi 301).
    (5) Porca de bloqueio roscada em aço inoxidável (Aisi 304) (UNI 5589).

    Superfície:
    (4) Acetinada.
    (1-2-5) Lisa.

    Cor:
    (4) Preto (RAL 9011).
    W794:
    (2-5) Zincagem.
    W794 CIN:
    (1-2-5) Natural.

    ATENÇÃO:
    > Recomendamos a realização do furo de alojamento da haste do êmbolo de indexação com tolerância H7.
    > Porca fornecida montada.

    Pedidos especiais:
    A pedido, a porca pode ser fornecida desmontada.

Produtos alternativos
Versão W794 - em aço zincado

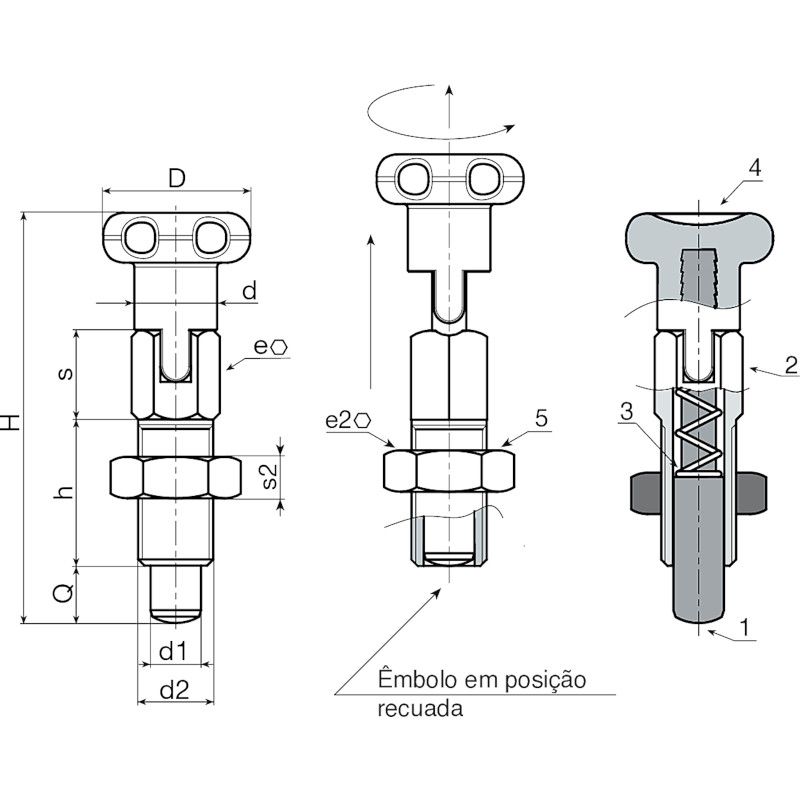

Codice Art. D d H h e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W794.0001 W794.J0401 14 7 36 12 6 8 M6 10 4 4 4 7
W794.0003 W794.J0501 18 9 46 16 8 10 M8 13 5 5 5 16
W794.0005 W794.J0601 22 11 55 20 10 11 M10 17 6 6 6 32
W794.0007 W794.J0801 24 13 58 24 12 14 M12 19 7 8 8 51
Versão W794 CIN - em aço inoxidável (Aisi 303)
Codice Art. D d H h e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W794.0002 W794.J0401CIN 14 7 36 12 6 8 M6 10 4 4 4 7
W794.0004 W794.J0501CIN 18 9 46 16 8 10 M8 13 5 5 5 16
W794.0006 W794.J0601CIN 22 11 55 20 10 11 M10 17 6 6 6 32
W794.0008 W794.J0801CIN 24 13 58 24 12 14 M12 19 7 8 8 51
