Штифты стопорные резьбовые с крупным шагом - с ручкой

ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ СТАЛЬНОЙ С РУЧКОЙ, ФИКСАТОРОМ И ГАЙКОЙ

Верс. 22V01-0124

ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ СТАЛЬНОЙ С РУЧКОЙ, ФИКСАТОРОМ И ГАЙКОЙ

W794 - ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ СТАЛЬНОЙ С РУЧКОЙ, ФИКСАТОРОМ И ГАЙКОЙ

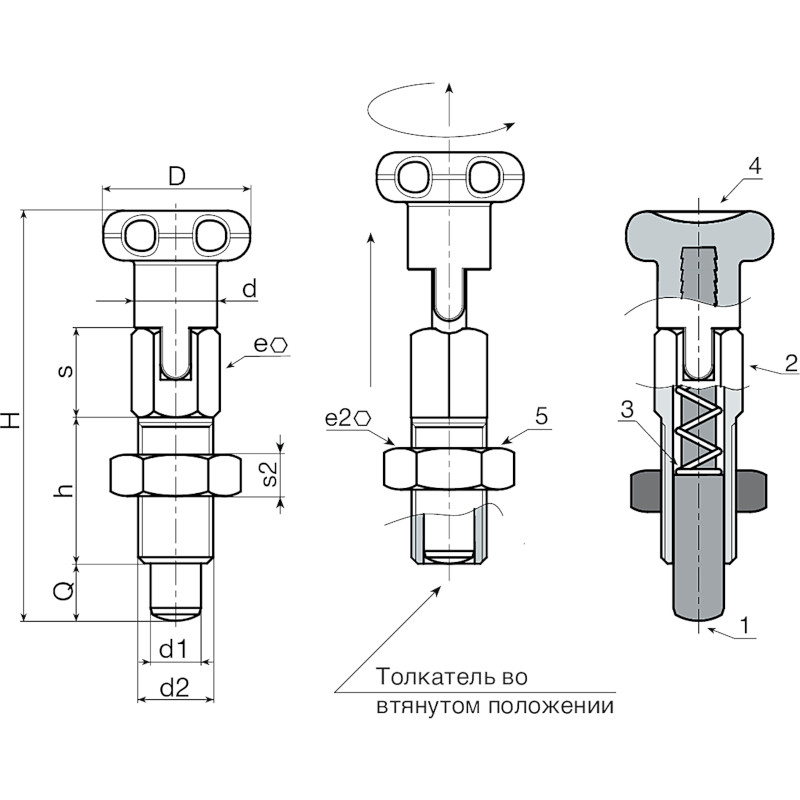

(1) Штырь штифта стопорного из нержавеющей стали (AISI 303).
(4) Лопастная ручка из усиленного полиамида. Не снимаемая.Устойчивость к маслам и жирам.

(4) Сатинирован.
(1-2-5) Гладк.

  • Технические характеристики

    Материалы:
    (1) Штырь штифта стопорного из нержавеющей стали (AISI 303).
    (4) Лопастная ручка из усиленного полиамида. Не снимаемая.Устойчивость к маслам и жирам.
    W794:
    (2) Корпус штифта резьбовой, с фиксатором, из автоматной стали.
    (3) Пружина из оцинкованной стали.
    (5) Блокирующая резьбовая стальная гайка (UNI 5589).
    W794 CIN:
    (2) Корпус штифта резьбовой, с фиксатором, из нержавеющей стали (AISI 303).
    (3) Пружина из нержавеющей стали (AISI 301).
    (5) Блокирующая резьбовая гайка из нержавеющей стали (AISI 304) (UNI 5589).

    Поверхность:
    (4) Сатинирован.
    (1-2-5) Гладк.

    Цвет:
    (4) Черный (Ral 9011).
    W794:
    (2-5) Оцинкован.
    W794 CIN:
    (1-2-5) Натуральн.

    ВНИМАНИЕ:
    > Рекомендуем выполнение отверстия вставки штыря штифта стопорного с допуском H7.
    > Гайка поставляется монтированной.

    Специальные Запросы:
    По специальному запросу гайка может быть поставлена в разобранном виде.

Альтернативные изделия
Версия W794 - из оцинкованной стали
Codice Art. D d H h e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W794.0001 W794.J0401 14 7 36 12 6 8 M6 10 4 4 4 7
W794.0003 W794.J0501 18 9 46 16 8 10 M8 13 5 5 5 16
W794.0005 W794.J0601 22 11 55 20 10 11 M10 17 6 6 6 32
W794.0007 W794.J0801 24 13 58 24 12 14 M12 19 7 8 8 51
Версия W794 CIN - из нержавеющей стали (AISI 303)
Codice Art. D d H h e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W794.0002 W794.J0401CIN 14 7 36 12 6 8 M6 10 4 4 4 7
W794.0004 W794.J0501CIN 18 9 46 16 8 10 M8 13 5 5 5 16
W794.0006 W794.J0601CIN 22 11 55 20 10 11 M10 17 6 6 6 32
W794.0008 W794.J0801CIN 24 13 58 24 12 14 M12 19 7 8 8 51
