Émbolos de indexación roscados de paso grueso - con botón

BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO CON BLOQUEO - CON TUERCA

Ver. 22V01-0124

BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO CON BLOQUEO - CON TUERCA

W794 - BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO CON BLOQUEO - CON TUERCA

(1) Perno émbolo de indexación de acero inoxidable (AISI 303).
(4) Botón de lóbulos de poliamida reforzada. No desmontable.Resistente a aceites y grasas.

(4) Satinada.
(1-2-5) Lisa.

  • Características técnicas

    Materiales:
    (1) Perno émbolo de indexación de acero inoxidable (AISI 303).
    (4) Botón de lóbulos de poliamida reforzada. No desmontable.Resistente a aceites y grasas.
    W794:
    (2) Cuerpo émbolo de indexación roscado con bloqueo, de acero automático.
    (3) Muelle de acero galvanizado.
    (5) Tuerca de bloqueo roscada de acero (UNI 5589).
    W794 CIN:
    (2) Cuerpo émbolo de indexación roscado con bloqueo, de acero inoxidable (AISI 303).
    (3) Muelle de acero inoxidable (AISI 301).
    (5) Tuerca de bloqueo roscada de acero inoxidable (AISI 304) (UNI 5589).

    Superficie:
    (4) Satinada.
    (1-2-5) Lisa.

    Color:
    (4) Negro (RAL 9011).
    W794:
    (2-5) Galvanizado.
    W794 CIN:
    (1-2-5) Natural.

    ATENCIÓN:
    > Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.
    > Tuerca suministrada montada.

    Requerimientos especiales:
    Bajo pedido, la tuerca se puede suministrar desmontada.

Productos alternativos
Versión W794 - de acero galvanizado

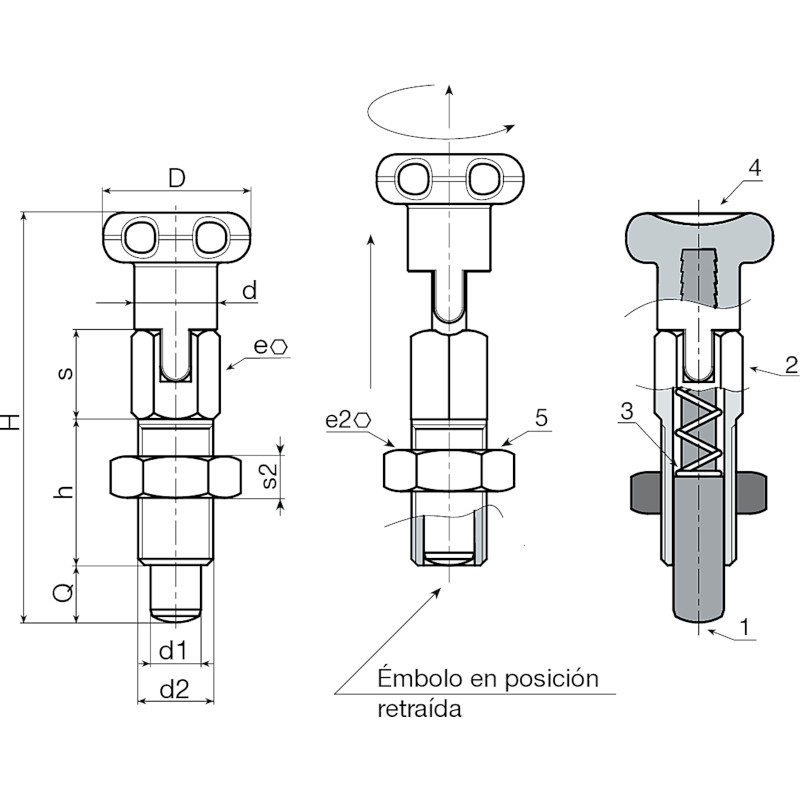

Codice Art. D d H h e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W794.0001 W794.J0401 14 7 36 12 6 8 M6 10 4 4 4 7
W794.0003 W794.J0501 18 9 46 16 8 10 M8 13 5 5 5 16
W794.0005 W794.J0601 22 11 55 20 10 11 M10 17 6 6 6 32
W794.0007 W794.J0801 24 13 58 24 12 14 M12 19 7 8 8 51
Versión W794 CIN - de acero inoxidable (AISI 303)
Codice Art. D d H h e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W794.0002 W794.J0401CIN 14 7 36 12 6 8 M6 10 4 4 4 7
W794.0004 W794.J0501CIN 18 9 46 16 8 10 M8 13 5 5 5 16
W794.0006 W794.J0601CIN 22 11 55 20 10 11 M10 17 6 6 6 32
W794.0008 W794.J0801CIN 24 13 58 24 12 14 M12 19 7 8 8 51
