Rastbolzen mit grober Steigung - mit Griff

RASTBOLZEN AUS STAHL MIT GRIFF - MIT RASTSPERRE

Ausf. 22V01-0124

RASTBOLZEN AUS STAHL MIT GRIFF - MIT RASTSPERRE

W793 - RASTBOLZEN AUS STAHL MIT GRIFF - MIT RASTSPERRE

(1) Raststift aus Edelstahl (AISI 303).
(4) Sterngriff aus Polyamid glasfaserverstärkt (PA6+GF). Kann nicht demontiert werden.Öl- und fettbeständig.

(4) Matt.
(1-2-3) Glatt.

  • Technische Eigenschaften

    Material:
    (1) Raststift aus Edelstahl (AISI 303).
    (4) Sterngriff aus Polyamid glasfaserverstärkt (PA6+GF). Kann nicht demontiert werden.Öl- und fettbeständig.
    W793:
    (2) Rastbolzenkorpus mit Sperre, aus Automatenstahl.
    (3) Feder aus verzinktem Stahl.
    W793 CIN:
    (2) Rastbolzenkorpus mit Sperre, aus Edelstahl (AISI 303).
    (3) Feder aus Edelstahl (AISI 301).

    Oberfläche:
    (4) Matt.
    (1-2-3) Glatt.

    Farbe:
    (4) Schwarz (RAL 9011).
    W793:
    (2) Verzinkt.
    W793 CIN:
    (1-2) Natur.

    ACHTUNG:
    > Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.

    Weitere Möglichkeiten:
    Keine.

Alternativprodukte

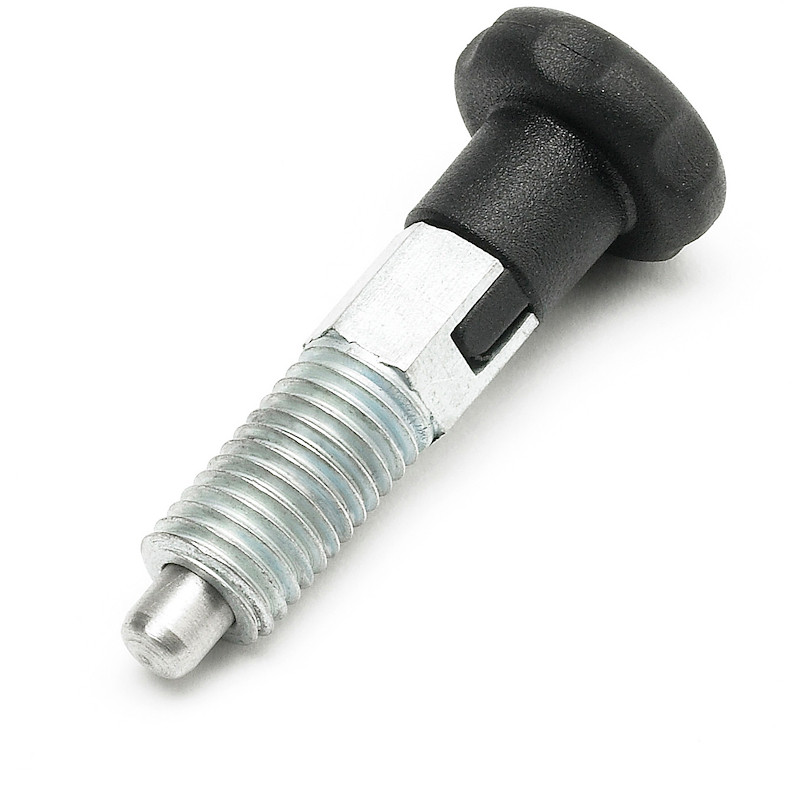

Ausführung W793 - aus verzinktem Stahl

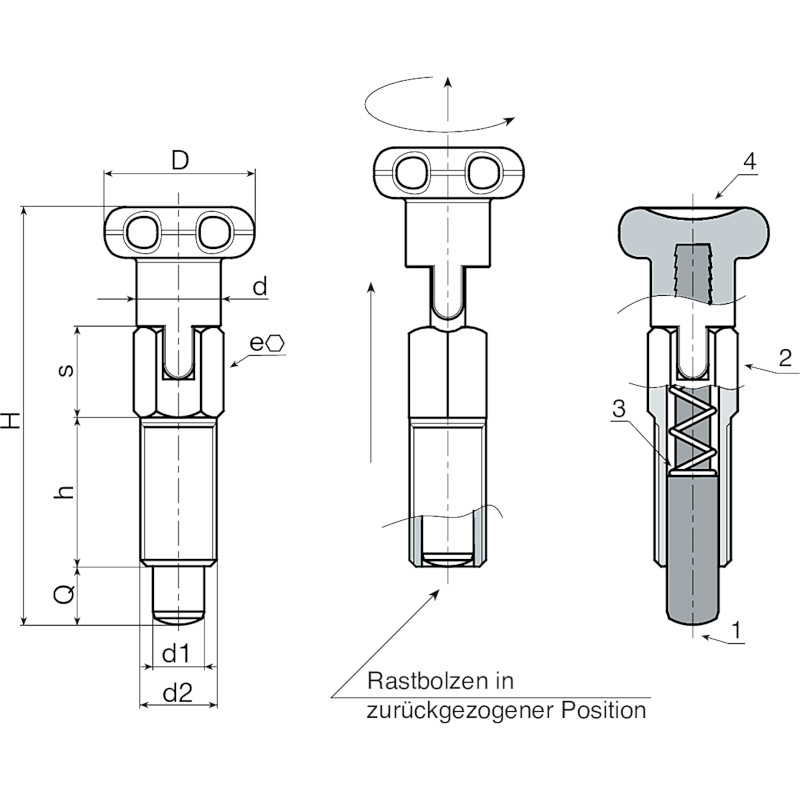

Codice Art. D d H h e s d2 d1 -0,02 -0,04 Q 3D
W793.0001 W793.J0401 14 7 36 12 6 8 M6 4 4 5
W793.0003 W793.J0501 18 9 46 16 8 10 M8 5 5 11
W793.0005 W793.J0601 22 11 55 20 10 11 M10 6 6 24
W793.0007 W793.J0801 21 12,5 64 20,5 12 14 M12 8 8 39

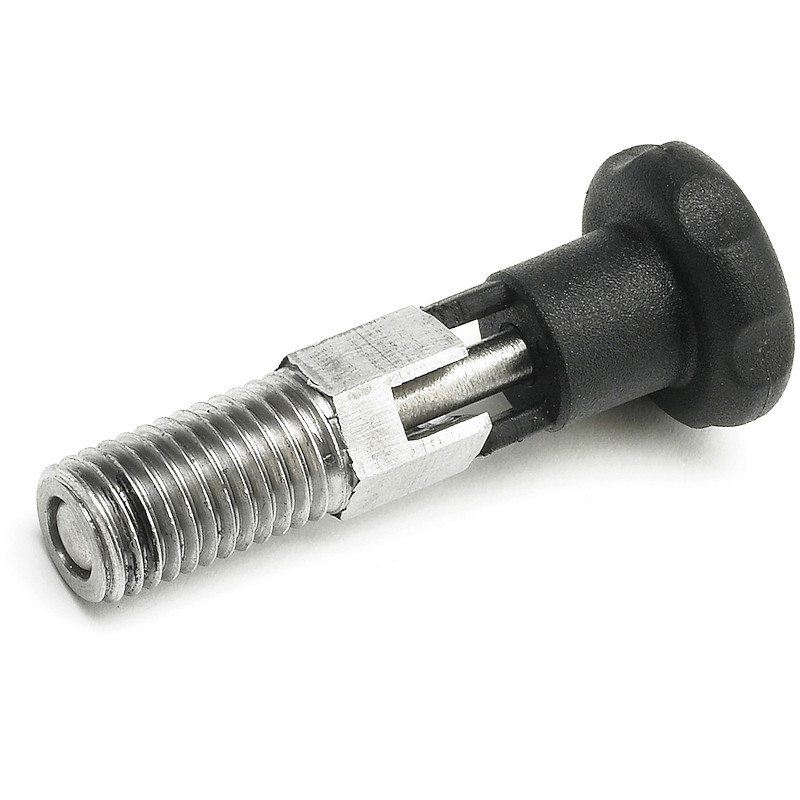

Ausführung W793 CIN - aus Edelstahl (AISI 303)
Codice Art. D d H h e s d2 d1 -0,02 -0,04 Q 3D
W793.0002 W793.J0401CIN 14 7 36 12 6 8 M6 4 4 5
W793.0004 W793.J0501CIN 18 9 46 16 8 10 M8 5 5 11
W793.0006 W793.J0601CIN 22 11 55 20 10 11 M10 6 6 24
W793.0008 W793.J0801CIN 21 12,5 64 20,5 12 14 M12 8 8 39
