W736CIN

Rastbolzen mit grober Steigung - Ganzedelstahl

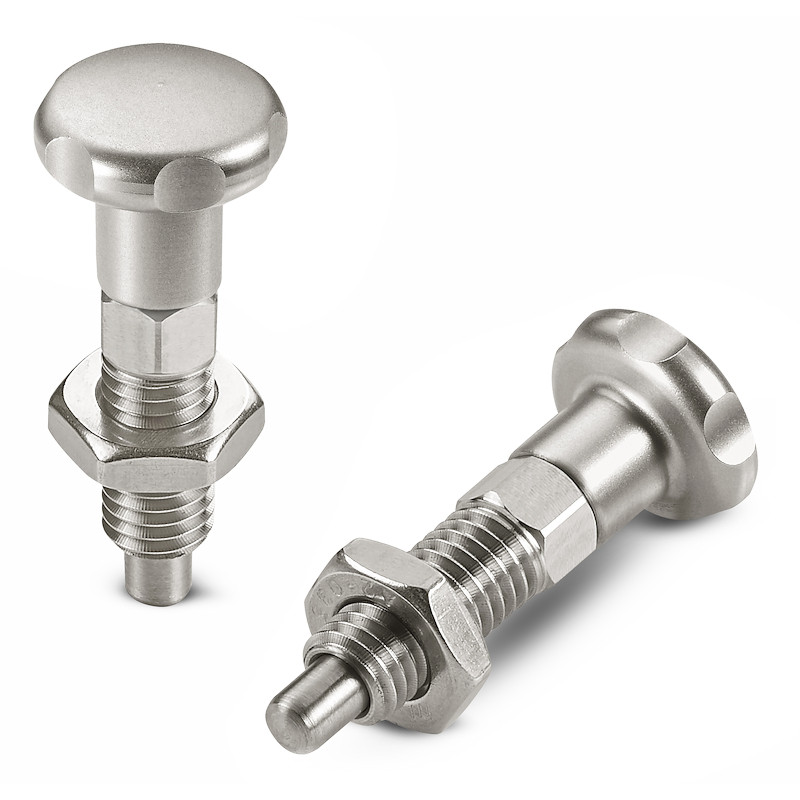

RASTBOLZEN AUS EDELSTAHL MIT GRIFF - MIT KONTERMUTTER ERHÄLTLICH

Ausf. 22V01-0124

RASTBOLZEN AUS EDELSTAHL MIT GRIFF - MIT KONTERMUTTER ERHÄLTLICH

W736CIN - RASTBOLZEN AUS EDELSTAHL MIT GRIFF - MIT KONTERMUTTER ERHÄLTLICH

(1) Raststift aus Edelstahl (AISI 303).
(2) Rastbolzenkorpus aus Edelstahl (AISI 303).

Matt.

  • Technische Eigenschaften

    Material:
    (1) Raststift aus Edelstahl (AISI 303).
    (2) Rastbolzenkorpus aus Edelstahl (AISI 303).
    (3) Feder aus Edelstahl (AISI 301).
    (4) Sterngriff aus Edelstahl (AISI 303).
    (5) Kontermutter aus Edelstahl (AISI 304) (UNI 5589).

    Oberfläche:
    Matt.

    Farbe:
    Natur.

    ACHTUNG:
    > Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.
    > Die Mutter ist im Lieferzustand bereits montiert.

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen kann der Rastbolzen in Einzelteilen geliefert werden.
    Auf Anfrage kann die Kontermutter im nicht montierten Zustand geliefert werden.

Alternativprodukte
Ausführung W736CIN - mit Mutter
Codice Art. D d H h e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W736.0001 W736.I05CIN 18 9 42 16 8 6 M8 13 5 5 5 30
W736.0002 W736.I06CIN 22 11 52 20 10 7,5 M10 17 6 6 6 55
W736.0003 W736.I08CIN 24 13 61 24 12 9 M12 19 7 8 8 71
