Rastbolzen mit grober Steigung - Ganzedelstahl

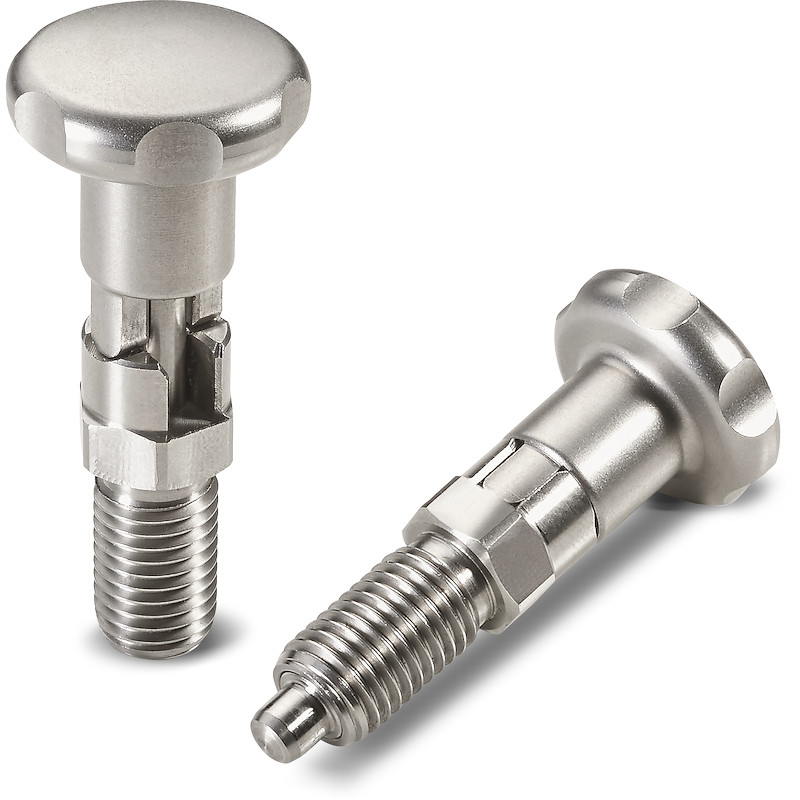

RASTBOLZEN AUS EDELSTAHL MIT GRIFF UND RASTSPERRE

Ausf. 22V01-0124

(1) Raststift aus Edelstahl (AISI 303).
(2) Rastbolzenkorpus mit Sperre, aus Edelstahl (AISI 303).

Matt.

  • Technische Eigenschaften

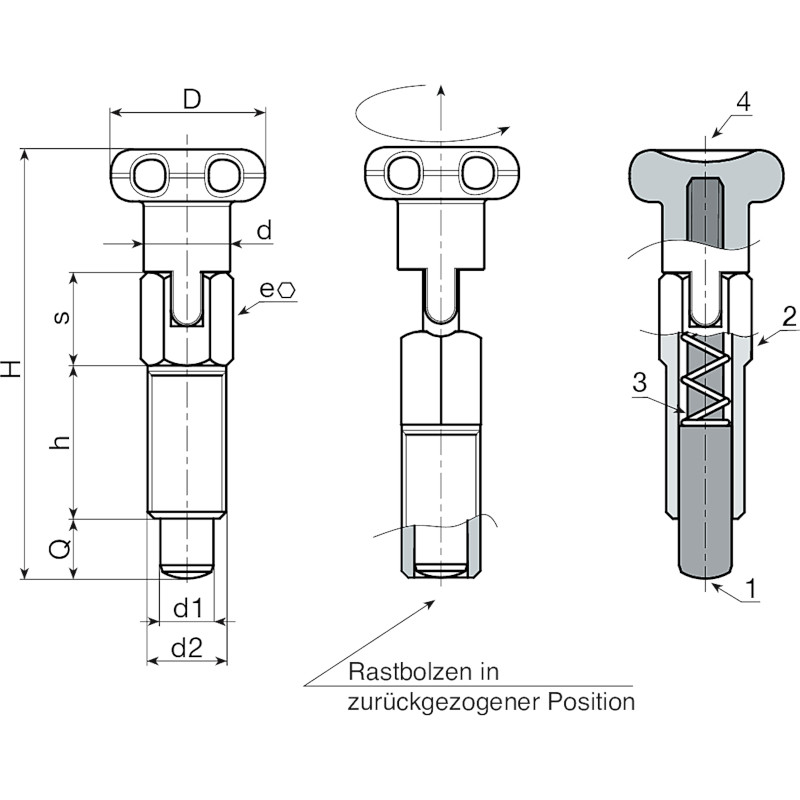

    Material:
    (1) Raststift aus Edelstahl (AISI 303).
    (2) Rastbolzenkorpus mit Sperre, aus Edelstahl (AISI 303).
    (3) Feder aus Edelstahl (AISI 301).
    (4) Sterngriff aus Edelstahl (AISI 303).

    Oberfläche:
    Matt.

    Farbe:
    Natur.

    ACHTUNG:
    > Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen kann der Rastbolzen in Einzelteilen geliefert werden.

Alternativprodukte
Ausführung W737 - ohne Mutter
Codice Art. D d H h e s d2 d1 -0,02 -0,04 Q 3D
W737.0001 W737.I05CIN 18 9 46 16 8 10 M08 5 5 26
W737.0002 W737.I06CIN 22 11 55 20 10 11 M10 6 6 53
W737.0003 W737.I08CIN 24 13 66 24 12 14 M12 8 8 74
