W794

Spintori filettati passo grosso - con pomello

POMELLO CON SPINTORE FILETTATO IN ACCIAIO CON BLOCCAGGIO - CON DADO

Ver. 22V01-0124

POMELLO CON SPINTORE FILETTATO IN ACCIAIO CON BLOCCAGGIO - CON DADO

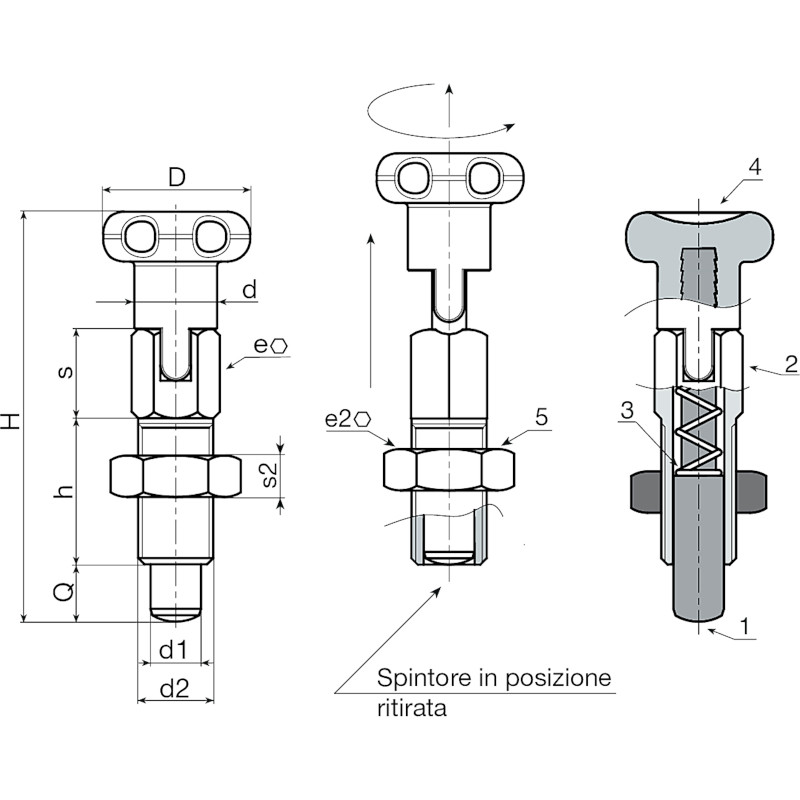

W794 - POMELLO CON SPINTORE FILETTATO IN ACCIAIO CON BLOCCAGGIO - CON DADO

(1) Perno spintore in acciaio inox, (Aisi 303).
(4) Pomello lobato in poliammide rinforzata. Non smontabile.Resistente ad olii e grassi.

(4) Satinata.
(1-2-5) Liscia.

  • Caratteristiche tecniche

    Materiali:
    (1) Perno spintore in acciaio inox, (Aisi 303).
    (4) Pomello lobato in poliammide rinforzata. Non smontabile.Resistente ad olii e grassi.
    W794:
    (2) Corpo spintore filettato con blocco, in acciaio automatico.
    (3) Molla in acciaio zincato.
    (5) Dado di bloccaggio filettato in acciaio (UNI 5589).
    W794 CIN:
    (2) Corpo spintore filettato con blocco, in acciaio inox, (Aisi 303).
    (3) Molla in acciaio inox, (Aisi 301).
    (5) Dado di bloccaggio filettato in acciaio inox, (Aisi 304) (UNI 5589).

    Superficie:
    (4) Satinata.
    (1-2-5) Liscia.

    Colore:
    (4) Nero (RAL 9011).
    W794:
    (2-5) Zincata.
    W794 CIN:
    (1-2-5) Naturale.

    ATTENZIONE:
    > Consigliamo l’esecuzione del foro di alloggiamento dello stelo spintore con tolleranza H7.
    > Dado fornito assemblato.

    Richieste Speciali:
    Su richiesta il dado può essere fornito smontato.

Prodotti alternativi
Versione W794 - in acciaio zincato
Codice Art. D d H h e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W794.0001 W794.J0401 14 7 36 12 6 8 M6 10 4 4 4 7
W794.0003 W794.J0501 18 9 46 16 8 10 M8 13 5 5 5 16
W794.0005 W794.J0601 22 11 55 20 10 11 M10 17 6 6 6 32
W794.0007 W794.J0801 24 13 58 24 12 14 M12 19 7 8 8 51
Versione W794 CIN - in acciaio inox (Aisi 303)
Codice Art. D d H h e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W794.0002 W794.J0401CIN 14 7 36 12 6 8 M6 10 4 4 4 7
W794.0004 W794.J0501CIN 18 9 46 16 8 10 M8 13 5 5 5 16
W794.0006 W794.J0601CIN 22 11 55 20 10 11 M10 17 6 6 6 32
W794.0008 W794.J0801CIN 24 13 58 24 12 14 M12 19 7 8 8 51
