W738CIN

Штифты стопорные резьбовые с крупным шагом - из цельной нержавеющей стали

ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ ЦЕЛЬНОЙ НЕРЖАВЕЮЩЕЙ СТАЛИ С РУЧКОЙ И ФИКСАТОРОМ, С ГАЙКОЙ

Верс. 22V01-0124

ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ ЦЕЛЬНОЙ НЕРЖАВЕЮЩЕЙ СТАЛИ С РУЧКОЙ И ФИКСАТОРОМ, С ГАЙКОЙ

W738CIN - ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ ЦЕЛЬНОЙ НЕРЖАВЕЮЩЕЙ СТАЛИ С РУЧКОЙ И ФИКСАТОРОМ, С ГАЙКОЙ

(1) Штырь штифта стопорного из нержавеющей стали (AISI 303).
(2) Корпус штифта резьбовой, с фиксатором, из нержавеющей стали (AISI 303).

Сатинирован.

  • Технические характеристики

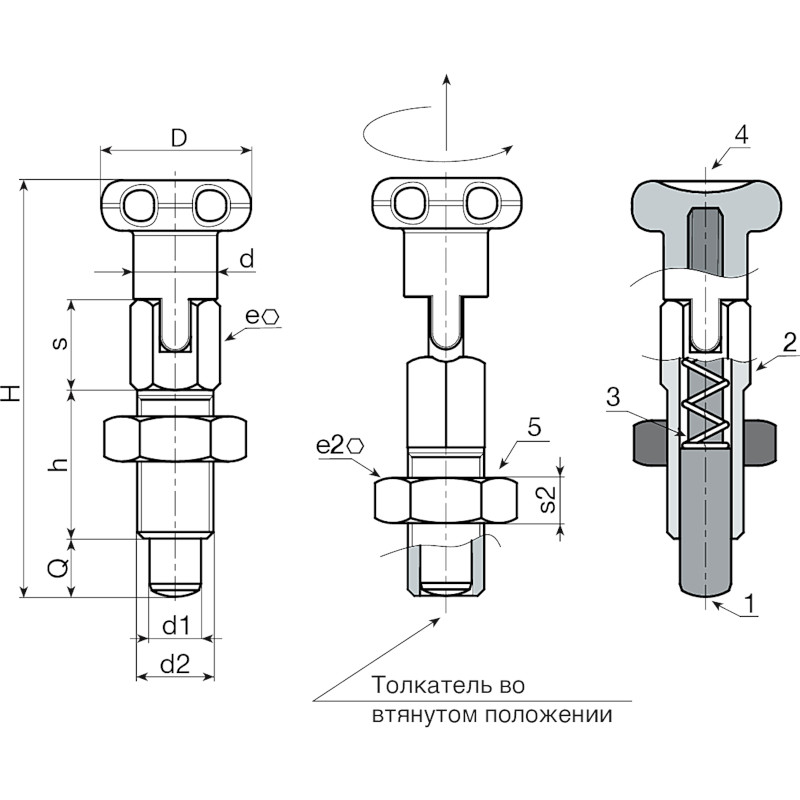

    Материалы:
    (1) Штырь штифта стопорного из нержавеющей стали (AISI 303).
    (2) Корпус штифта резьбовой, с фиксатором, из нержавеющей стали (AISI 303).
    (3) Пружина из нержавеющей стали (AISI 301).
    (4) Выточенная лопастная ручка из нержавеющей стали (AISI 303).
    (5) Блокирующая резьбовая гайка из нержавеющей стали (AISI 304) (UNI 5589).

    Поверхность:
    Сатинирован.

    Цвет:
    Натуральн.

    ВНИМАНИЕ:
    > Рекомендуем выполнение отверстия вставки штыря штифта стопорного с допуском H7.
    > Гайка поставляется монтированной.

    Специальные Запросы:
    По запросу штифт стопорный может поставляться в полностью разобранном виде.
    По специальному запросу гайка может быть поставлена в разобранном виде.

Альтернативные изделия
Версия W738 CIN - с гайкой
Codice Art. D d H h e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W738.0001 W738.I05CIN 18 9 46 16 8 10 M08 13 5 5 5 26
W738.0002 W738.I06CIN 22 11 55 20 10 11 M10 17 6 6 6 71
W738.0003 W738.I08CIN 24 13 66 24 12 14 M12 19 7 8 8 110
