W738CIN

Émbolos de indexación roscados de paso grueso - inoxidable integral

BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO INOXIDABLE INTEGRAL CON BLOQUEO - CON TUERCA

Ver. 22V01-0124

BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO INOXIDABLE INTEGRAL CON BLOQUEO - CON TUERCA

W738CIN - BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO INOXIDABLE INTEGRAL CON BLOQUEO - CON TUERCA

(1) Perno émbolo de indexación de acero inoxidable (AISI 303).
(2) Cuerpo émbolo de indexación roscado con bloqueo, de acero inoxidable (AISI 303).

Satinada.

  • Características técnicas

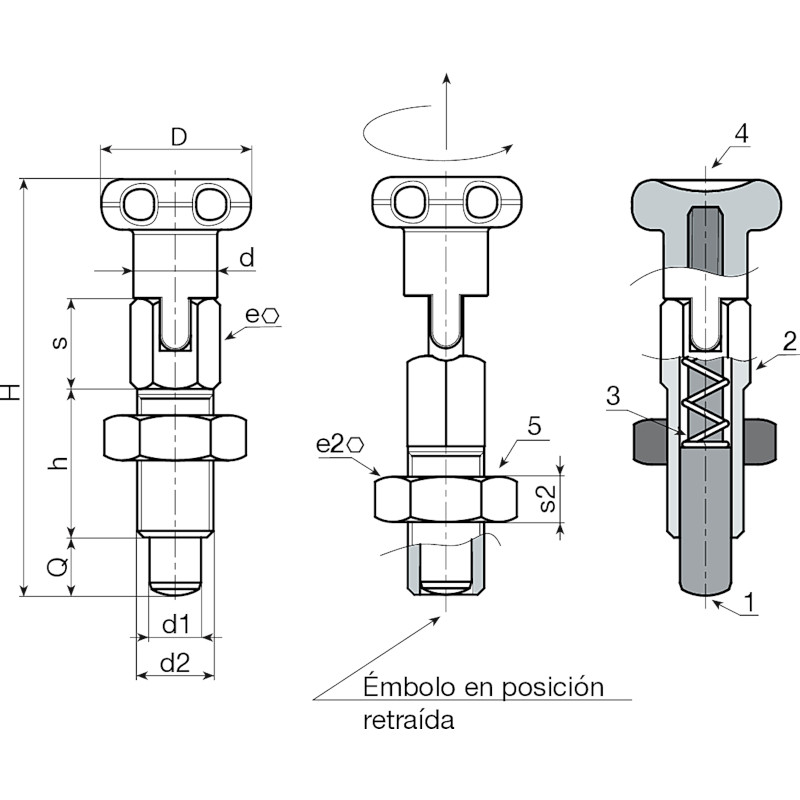

    Materiales:
    (1) Perno émbolo de indexación de acero inoxidable (AISI 303).
    (2) Cuerpo émbolo de indexación roscado con bloqueo, de acero inoxidable (AISI 303).
    (3) Muelle de acero inoxidable (AISI 301).
    (4) Botón de lóbulos torneado de acero inoxidable (AISI 303).
    (5) Tuerca de bloqueo roscada de acero inoxidable (AISI 304) (UNI 5589).

    Superficie:
    Satinada.

    Color:
    Natural.

    ATENCIÓN:
    > Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.
    > Tuerca suministrada montada.

    Requerimientos especiales:
    Bajo pedido, el émbolo de indexación se puede suministrar completamente desmontado.
    Bajo pedido, la tuerca se puede suministrar desmontada.

Productos alternativos
Versión W738 CIN - con tuerca
Codice Art. D d H h e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W738.0001 W738.I05CIN 18 9 46 16 8 10 M08 13 5 5 5 26
W738.0002 W738.I06CIN 22 11 55 20 10 11 M10 17 6 6 6 71
W738.0003 W738.I08CIN 24 13 66 24 12 14 M12 19 7 8 8 110
