Rastbolzen mit Feinsteigung - mit Griff

KURZER RASTBOLZEN AUS STAHL MIT GRIFF

Ausf. 22V01-0124

KURZER RASTBOLZEN AUS STAHL MIT GRIFF

W780 - KURZER RASTBOLZEN AUS STAHL MIT GRIFF

(4) Sterngriff aus Polyamid glasfaserverstärkt (PA6+GF). Kann nicht demontiert werden.Öl- und fettbeständig.
(5) Abdeckung aus Polyamid. Öl- und fettbeständig.

(4-5) Matt.
(1-2-3) Glatt.

  • Technische Eigenschaften

    Material:
    (4) Sterngriff aus Polyamid glasfaserverstärkt (PA6+GF). Kann nicht demontiert werden.Öl- und fettbeständig.
    (5) Abdeckung aus Polyamid. Öl- und fettbeständig.
    W780:
    (3) Feder aus verzinktem Stahl.
    (2) Sechskantmutter aus hochfestem Stahl.
    (1) Raststift aus hochfestem gehärtetem Stahl.
    (6) Befestigungsschraube des Griffes mit Innensechskant aus verzinktem Stahl (ISO 7046).
    W780CIN:
    (3) Feder aus Edelstahl (AISI 301).
    (2) Sechskantmutter aus Edelstahl (AISI 303).
    (1) Raststift aus Edelstahl (AISI 303).
    (6) Befestigungsschraube des Griffes mit Innensechskant aus verzinktem Stahl (ISO 7046).

    Oberfläche:
    (4-5) Matt.
    (1-2-3) Glatt.

    Farbe:
    (4) Schwarz (RAL 9011).
    (5) Grau (RAL 7035).
    W780:
    (1-2) Brüniert.
    W780CIN:
    (1-2) Natur.

    ACHTUNG:
    > Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen ist der Griff erhältlich in den Farben der Tabelle [S.TitoloTabellaColori.

Alternativprodukte
Ausführung W780 - aus brüniertem Stahl

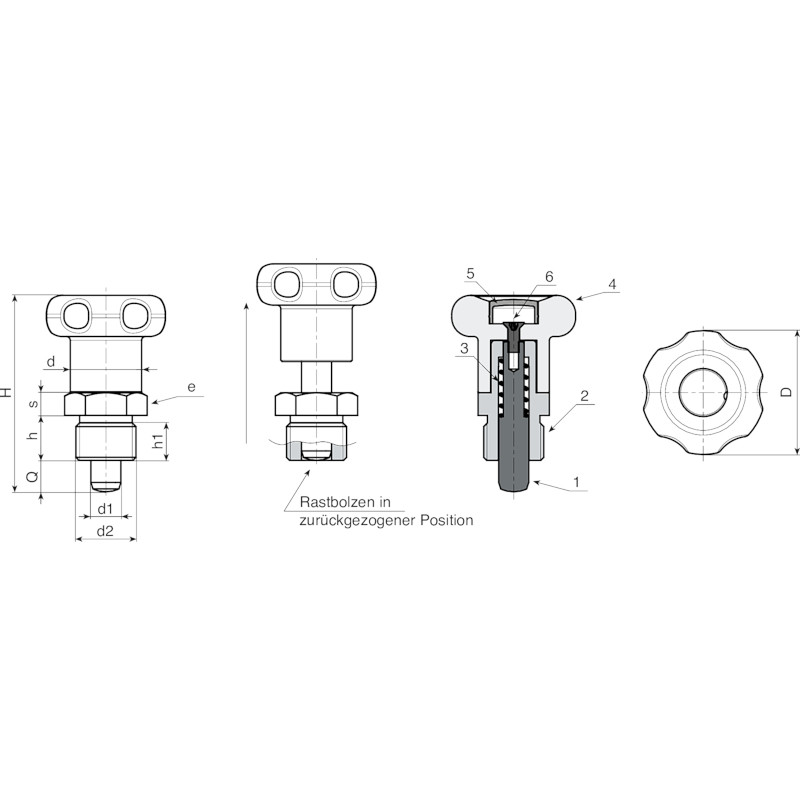

Codice Art. D H h h1 d2 d e s d1 -0,02 -0,04 Q 3D
W780.0003 W780.Q0601 27 43 10 8 M12x1,5 14 17 5 6 6 31
W780.0004 W780.Q0801 33 52 12 10 M16x1,5 19 19 6 8 8 57
Ausführung W780 CIN - aus Edelstahl (AISI 303)
Codice Art. D H h h1 d2 d e s d1 -0,02 -0,04 Q 3D
W780.0001 W780.I0601CIN 27 43 10 8 M12x1,5 14 17 5 6 6 31
W780.0002 W780.I0801CIN 33 52 12 10 M16x1,5 19 19 6 8 8 57
