W738CIN

Kierteitetyt lukitustapit, karkea kierre - kokonaan ruostumatonta terästä

POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON BLOCCAGGIO - CON DADO

Ver. 22V01-0124

POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON BLOCCAGGIO - CON DADO

W738CIN - POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON BLOCCAGGIO - CON DADO

(1) Lukitustapin tappiosa ruostumatonta terästä (AISI 303).
(2) Lukitustapin runko kierteitetty, mukana lukitus, ruostumatonta terästä (AISI 303).

Satinoitu.

  • Tekniset ominaisuudet

    Materiaalit:
    (1) Lukitustapin tappiosa ruostumatonta terästä (AISI 303).
    (2) Lukitustapin runko kierteitetty, mukana lukitus, ruostumatonta terästä (AISI 303).
    (3) Ruostumaton teräsjousi (AISI 301).
    (4) Sorvattu sakaranuppi ruostumatonta terästä (AISI 303).
    (5) Kierteitetty lukitusmutteri ruostumatonta terästä (AISI 304) (UNI 5589).

    Pinta:
    Satinoitu.

    Väri:
    Käsittelemätön.

    HUOMAA:
    > Lukitustapin vartta varten tehtävään asennusreikään suositellaan toleranssia H7.
    > Mutteri toimitetaan koottuna.

    Erikoistilaukset:
    Tilauksesta lukitustappi voidaan toimittaa täysin irrallisena.
    Tilauksesta mutteri voidaan toimittaa irrallisena.

Vaihtoehtoiset tuotteet
Versio W738 CIN - mutterin kanssa

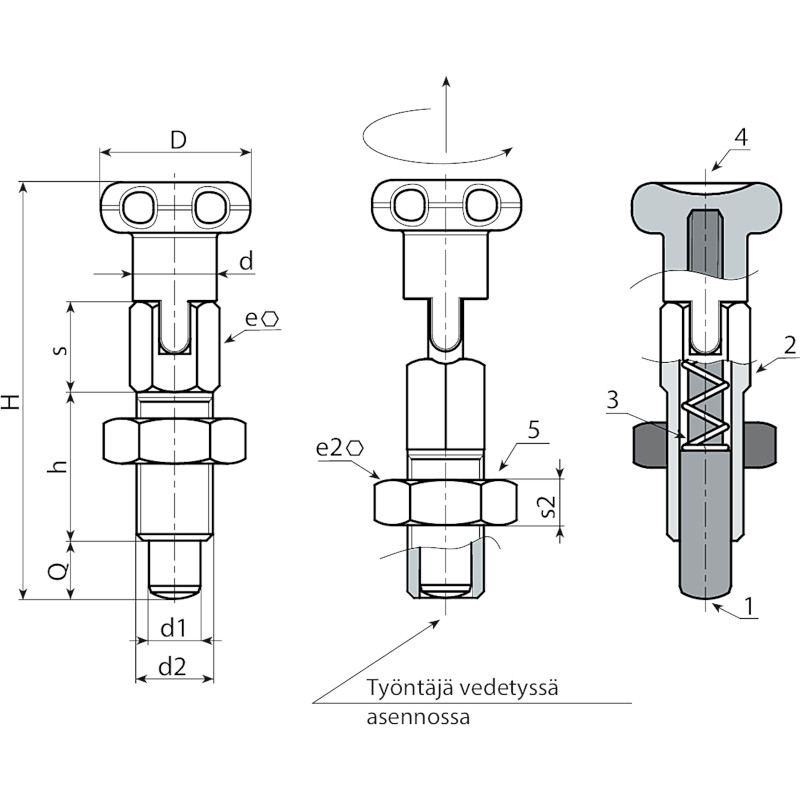

Codice Art. D d H h e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W738.0001 W738.I05CIN 18 9 46 16 8 10 M08 13 5 5 5 26
W738.0002 W738.I06CIN 22 11 55 20 10 11 M10 17 6 6 6 71
W738.0003 W738.I08CIN 24 13 66 24 12 14 M12 19 7 8 8 110
