W738CIN

Êmbolos de indexação roscados de passo grosso - Aço inoxidável integral

MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO INOXIDÁVEL INTEGRAL COM BLOQUEIO - COM PORCA

Ver. 22V01-0124

MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO INOXIDÁVEL INTEGRAL COM BLOQUEIO - COM PORCA

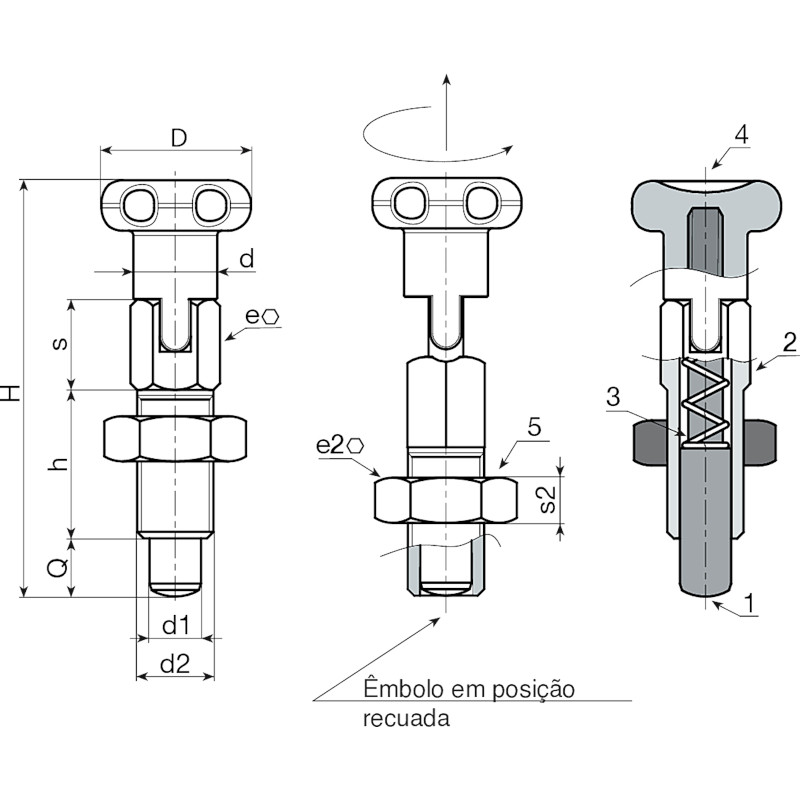

W738CIN - MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO INOXIDÁVEL INTEGRAL COM BLOQUEIO - COM PORCA

(1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).
(2) Corpo do êmbolo de indexação roscado com bloqueio em aço inoxidável (Aisi 303).

Acetinada.

  • Características técnicas

    Materiais:
    (1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).
    (2) Corpo do êmbolo de indexação roscado com bloqueio em aço inoxidável (Aisi 303).
    (3) Mola em aço inoxidável (Aisi 301).
    (4) Manípulo de lóbulos torneado em aço inoxidável (Aisi 303).
    (5) Porca de bloqueio roscada em aço inoxidável (Aisi 304) (UNI 5589).

    Superfície:
    Acetinada.

    Cor:
    Natural.

    ATENÇÃO:
    > Recomendamos a realização do furo de alojamento da haste do êmbolo de indexação com tolerância H7.
    > Porca fornecida montada.

    Pedidos especiais:
    A pedido, o êmbolo de indexação pode ser fornecido totalmente desmontado.
    A pedido, a porca pode ser fornecida desmontada.

Produtos alternativos
Versão W738 CIN - com porca
Codice Art. D d H h e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W738.0001 W738.I05CIN 18 9 46 16 8 10 M08 13 5 5 5 26
W738.0002 W738.I06CIN 22 11 55 20 10 11 M10 17 6 6 6 71
W738.0003 W738.I08CIN 24 13 66 24 12 14 M12 19 7 8 8 110
