W738CIN

Trzpienie ustalające gwintowane o dużym skoku – stal inox integralna

POKRĘTŁO Z GWINTOWANYM TRZPIENIEM USTALAJĄCYM Z INTEGRALNEJ STALI INOX Z BLOKADĄ – Z I NAKRĘTKI

Wer. 22V01-0124

POKRĘTŁO Z GWINTOWANYM TRZPIENIEM USTALAJĄCYM Z INTEGRALNEJ STALI INOX Z BLOKADĄ – Z I  NAKRĘTKI

W738CIN - POKRĘTŁO Z GWINTOWANYM TRZPIENIEM USTALAJĄCYM Z INTEGRALNEJ STALI INOX Z BLOKADĄ – Z I NAKRĘTKI

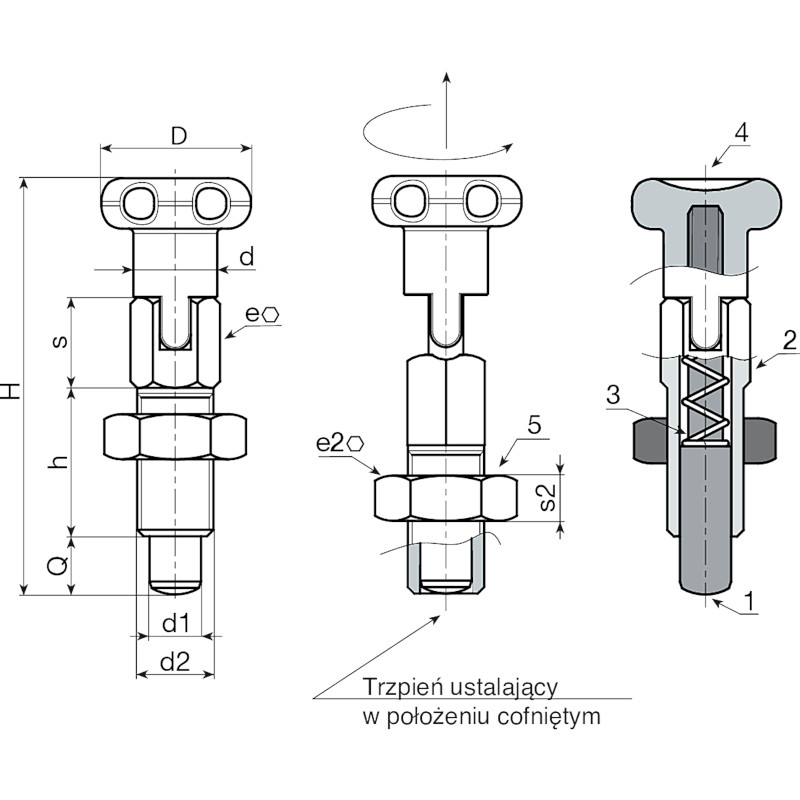

(1) Trzon trzpienia ustalającego ze stali inox (AISI 303).
(2) Korpus gwintowanego trzpienia ustalającego z blokadą ze stali inox (AISI 303).

Satynowana.

  • Właściwości techniczne

    Materiały:
    (1) Trzon trzpienia ustalającego ze stali inox (AISI 303).
    (2) Korpus gwintowanego trzpienia ustalającego z blokadą ze stali inox (AISI 303).
    (3) Sprężyna ze stali inox (AISI 301).
    (4) Pokrętło gwiaździste, toczone ze stali inox (AISI 303).
    (5) Gwintowana przeciwnakrętka ze stali inox (AISI 304) (UNI 5589).

    Powierzchnia:
    Satynowana.

    Kolor:
    Naturalny.

    UWAGA:
    > Zalecamy wykonanie otworu obsadowego trzonu trzpienia ustalającego w tolerancji H7.
    > Przeciwnakrętka dostarczana zmontowana.

    Wykonanie na specjalne zamówienie:
    Na życzenie trzpień ustalający może być dostarczony w całości zdemontowany.
    Na życzenie nakrętka może być dostarczona zdemontowana.

Produkty alternatywne
Wersja W738 CIN - z nakrętką
Codice Art. D d H h e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W738.0001 W738.I05CIN 18 9 46 16 8 10 M08 13 5 5 5 26
W738.0002 W738.I06CIN 22 11 55 20 10 11 M10 17 6 6 6 71
W738.0003 W738.I08CIN 24 13 66 24 12 14 M12 19 7 8 8 110
