22

W780

Trzpienie ustalające gwintowane o drobnym skoku – z gałką

POKRĘTŁO ZE STALOWYM KRÓTKIM TRZPIENIEM USTALAJĄCYM Z GWINTEM

Wer. 22V01-0124

POKRĘTŁO ZE STALOWYM KRÓTKIM TRZPIENIEM USTALAJĄCYM Z GWINTEM

W780 - POKRĘTŁO ZE STALOWYM KRÓTKIM TRZPIENIEM USTALAJĄCYM Z GWINTEM

(4) Pokrętło gwiaździste ze wzmocnionego poliamidu. Niedemontow.Odporna na oleje i tłuszcze.
(5) Centralna zaślepka z poliamidu. Odporna na oleje i tłuszcze.

(4-5) Satynowana.
(1-2-3) Gładka

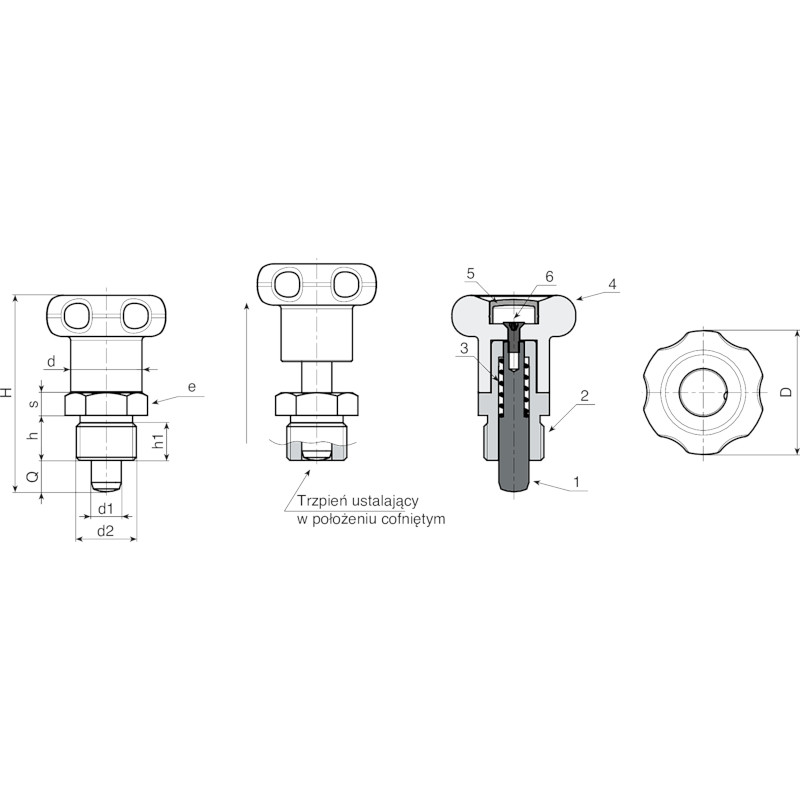

  • Właściwości techniczne

    Materiały:
    (4) Pokrętło gwiaździste ze wzmocnionego poliamidu. Niedemontow.Odporna na oleje i tłuszcze.
    (5) Centralna zaślepka z poliamidu. Odporna na oleje i tłuszcze.
    W780:
    (3) Sprężyna ze stali ocynkowanej.
    (2) Sześciokątna nakrętka gwintowana ze stali o wysokiej wytrzymałości.
    (1) Trzon trzpienia ustalającego z hartowanej stali o wysokiej wytrzymałości.
    (6) Śruba mocująca pokrętło ze stali ocynkowanej (ISO 7046).
    W780CIN:
    (3) Sprężyna ze stali inox (AISI 301).
    (2) Sześciokątna nakrętka gwintowana ze stali inox (AISI 303).
    (1) Trzon trzpienia ustalającego ze stali inox (AISI 303).
    (6) Śruba mocująca pokrętło ze stali ocynkowanej (ISO 7046).

    Powierzchnia:
    (4-5) Satynowana.
    (1-2-3) Gładka

    Kolor:
    (4) Czarny (RAL 9011).
    (5) Szary (RAL 7035).
    W780:
    (1-2) Oksydowany.
    W780CIN:
    (1-2) Naturalny.

    UWAGA:
    > Zalecamy wykonanie otworu obsadowego trzonu trzpienia ustalającego w tolerancji H7.

    Wykonanie na specjalne zamówienie:
    Na życzenie, w zależności od ilości, pokrętło może być dostarczone w kolorach zgodnych z tabelą barw [str.TitoloTabellaColori.

Produkty alternatywne
Wersja W780 - ze stali oksydowanej
Codice Art. D H h h1 d2 d e s d1 -0,02 -0,04 Q 3D
W780.0003 W780.Q0601 27 43 10 8 M12x1,5 14 17 5 6 6 31
W780.0004 W780.Q0801 33 52 12 10 M16x1,5 19 19 6 8 8 57
Wersja W780 CIN - ze stali inox (AISI 303)
Codice Art. D H h h1 d2 d e s d1 -0,02 -0,04 Q 3D
W780.0001 W780.I0601CIN 27 43 10 8 M12x1,5 14 17 5 6 6 31
W780.0002 W780.I0801CIN 33 52 12 10 M16x1,5 19 19 6 8 8 57
