22

W815

Blokkeerbouten met fijne schroefdraad - met knop

GETAPTE STALEN BLOKKEERBOUT MET HENDEL, MET BLOKKEERSLEUF

Ver. 22V01-0124

GETAPTE STALEN BLOKKEERBOUT MET HENDEL, MET BLOKKEERSLEUF

W815 - GETAPTE STALEN BLOKKEERBOUT MET HENDEL, MET BLOKKEERSLEUF

(3) Greep in gegoten zamak.
W815:

(3) Gesatineerd.
(1-2) Glad.

  • Technische kenmerken

    Materiaal:
    (3) Greep in gegoten zamak.
    W815:
    (1) Blokkeerpen in gehard staal met hoge sterkteklasse.
    (2) Gedraaid en getapt lichaam in staal met hoge sterkteklasse, met borgzitting.
    (5) Veer in verzinkt staal.
    W815CIN:
    (1) Blokkeerpen in RVS (AISI 303).
    (2) Gedraaid en getapt lichaam in RVS (AISI 303) met hoge sterkteklasse, met borgzitting.
    (5) Veer in RVS (AISI 301).

    Oppervlak:
    (3) Gesatineerd.
    (1-2) Glad.

    Kleur:
    (3) Epoxy poedercoating, zwart (RAL 9011).
    W815: (1-2) Gebruineerd.
    W815CIN: (1-2) Natuurlijk.

    OPGELET:
    > Wij raden een tolerantie van H7 aan voor de boring van de zitting van de blokkeerboutstang.

    Speciale verzoeken:
    Op aanvraag en voor grote hoeveelheden kan het onderdeel worden geleverd met standaard grove schroefdraad.

Alternatieve producten
Versie W815 - in gebruineerd staal

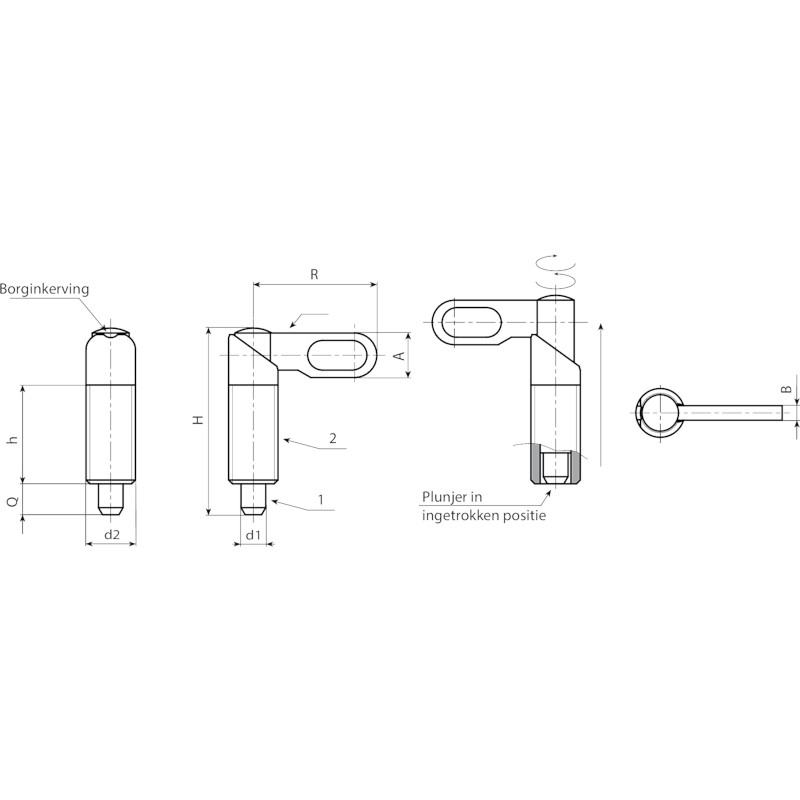

Codice Art. R H h A B d2 d1 -0,02 -0,04 Q 3D
W81510.0004 W81510.V04 25 38 20 9 3 M10x1 4 6 18
W81510.0005 W81510.V05 25 38 20 9 3 M10x1 5 6 19
W81510.0006 W81510.V06 25 38 20 9 3 M10x1 6 6 21
W81512.0004 W81512.V05 30 47 25 11 3.5 M12X1,5 5 8 30
W81512.0005 W81512.V06 30 47 25 11 3.5 M12X1,5 6 8 30
W81512.0006 W81512.V08 30 47 25 11 3.5 M12X1,5 8 8 33
W81516.0004 W81516.V06 40 60,5 32 14,5 5 M16x1,5 6 10 73
W81516.0005 W81516.V08 40 60,5 32 14,5 5 M16x1,5 8 10 75
W81516.0006 W81516.V10 40 60,5 32 14,5 5 M16x1,5 10 10 77
W81520.0004 W81520.V08 50 70 35 18 6 M20x1,5 8 12 137
W81520.0005 W81520.V10 50 70 35 18 6 M20x1,5 10 12 173
W81520.0006 W81520.V12 50 70 35 18 6 M20x1,5 12 12 143
Versie W815 CIN - in RVS (AISI 303)
Codice Art. R H h A B d2 d1 -0,02 -0,04 Q 3D
W81510.0001 W81510.I04CIN 25 38 20 9 3 M10x1 4 6 18
W81510.0002 W81510.I05CIN 25 38 20 9 3 M10x1 5 6 19
W81510.0003 W81510.I06CIN 25 38 20 9 3 M10x1 6 6 21
W81512.0001 W81512.I05CIN 30 47 25 11 3.5 M12X1,5 5 8 30
W81512.0002 W81512.I06CIN 30 47 25 11 3.5 M12X1,5 6 8 30
W81512.0003 W81512.I08CIN 30 47 25 11 3.5 M12X1,5 8 8 33
W81516.0001 W81516.I06CIN 40 60,5 32 14,5 5 M16x1,5 6 10 73
W81516.0002 W81516.I08CIN 40 60,5 32 14,5 5 M16x1,5 8 10 75
W81516.0003 W81516.I10CIN 40 60,5 32 14,5 5 M16x1,5 10 10 77
W81520.0001 W81520.I08CIN 50 70 35 18 6 M20x1,5 8 12 137
W81520.0002 W81520.I10CIN 50 70 35 18 6 M20x1,5 10 12 142
W81520.0003 W81520.I12CIN 50 70 35 18 6 M20x1,5 12 12 143
