W796

Штифты стопорные резьбовые с крупным шагом - с ручкой

ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ СТАЛИ С РУЧКОЙ - С ГАЙКОЙ

Верс. 22V01-0124

ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ СТАЛИ С РУЧКОЙ - С ГАЙКОЙ

W796 - ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ СТАЛИ С РУЧКОЙ - С ГАЙКОЙ

(1) Штырь штифта стопорного из нержавеющей стали (AISI 303).
(4) Лопастная ручка из усиленного полиамида. Не снимаемая.Устойчивость к маслам и жирам.

(4) Сатинирован.
(1-2-5) Гладк.

  • Технические характеристики

    Материалы:
    (1) Штырь штифта стопорного из нержавеющей стали (AISI 303).
    (4) Лопастная ручка из усиленного полиамида. Не снимаемая.Устойчивость к маслам и жирам.
    W796:
    (2) Корпус штифта резьбовой, из автоматной стали.
    (3) Пружина из оцинкованной стали.
    (5) Блокирующая резьбовая стальная гайка (UNI 5589).
    W796 CIN:
    (2) Корпус штифта резьбовой, из нержавеющей стали (AISI 303).
    (3) Пружина из нержавеющей стали (AISI 301).
    (5) Блокирующая резьбовая гайка из нержавеющей стали (AISI 304) (UNI 5589).

    Поверхность:
    (4) Сатинирован.
    (1-2-5) Гладк.

    Цвет:
    (4) Черный (Ral 9011).
    W796:
    (2-5) Оцинкован.
    W796 CIN:
    (1-2-5) Натуральн.

    ВНИМАНИЕ:
    > Рекомендуем выполнение отверстия вставки штыря штифта стопорного с допуском H7.
    > Гайка поставляется монтированной.

    Специальные Запросы:
    По специальному запросу гайка может быть поставлена в разобранном виде.

Альтернативные изделия
Версия W796 - из оцинкованной стали

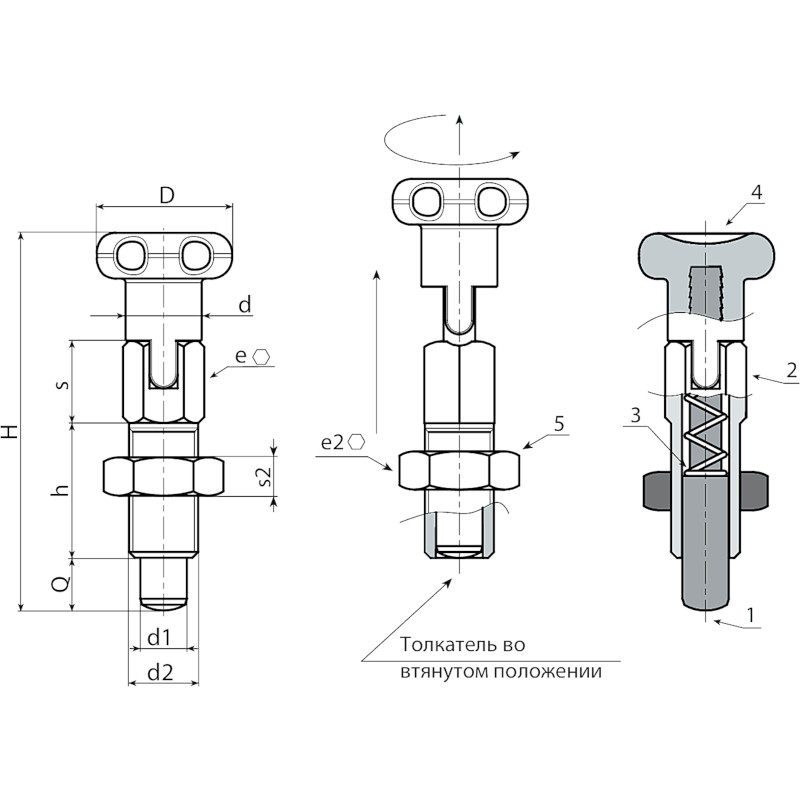

Codice Art. D d H h e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W796.0001 W796.J0401 14 7 33 12 6 5 M6 10 4 4 4 5
W796.0003 W796.J0501 18 9 42 16 8 6 M8 13 5 5 5 11
W796.0005 W796.J0601 22 11 52 20 10 7,5 M10 17 6 6 6 23
W796.0007 W796.J0801 24 13 61 24 12 9 M12 19 7 8 8 38
Версия W796 CIN - из нержавеющей стали (AISI 303)
Codice Art. D d H h e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W796.0002 W796.J0401CIN 14 7 33 12 6 5 M6 10 4 4 4 5
W796.0004 W796.J0501CIN 18 9 42 16 8 6 M8 13 5 5 5 11
W796.0006 W796.J0601CIN 22 11 52 20 10 7,5 M10 17 6 6 6 23
W796.0008 W796.J0801CIN 24 13 61 24 12 9 M12 19 7 8 8 38
