W795

Штифты стопорные резьбовые с крупным шагом - с ручкой

ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ СТАЛИ С РУЧКОЙ

Верс. 22V01-0124

ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ СТАЛИ С РУЧКОЙ

W795 - ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ СТАЛИ С РУЧКОЙ

(1) Штырь штифта стопорного из нержавеющей стали (AISI 303).
(4) Лопастная ручка из усиленного полиамида. Не снимаемая.Устойчивость к маслам и жирам.

(4) Сатинирован.
(1-2-3) Гладк.

  • Технические характеристики

    Материалы:
    (1) Штырь штифта стопорного из нержавеющей стали (AISI 303).
    (4) Лопастная ручка из усиленного полиамида. Не снимаемая.Устойчивость к маслам и жирам.
    W795:
    (2) Корпус штифта резьбовой, из автоматной стали.
    (3) Пружина из оцинкованной стали.
    W795 CIN:
    (2) Корпус штифта резьбовой, из нержавеющей стали (AISI 303).
    (3) Пружина из нержавеющей стали (AISI 301).

    Поверхность:
    (4) Сатинирован.
    (1-2-3) Гладк.

    Цвет:
    (4) Черный (Ral 9011).
    W795:
    (2) Оцинкован.
    W795 CIN:
    (1-2) Натуральн.

    ВНИМАНИЕ:
    > Рекомендуем выполнение отверстия вставки штыря штифта стопорного с допуском H7.

    Специальные Запросы:
    Нет.

Альтернативные изделия
Версия W795 - из оцинкованной стали

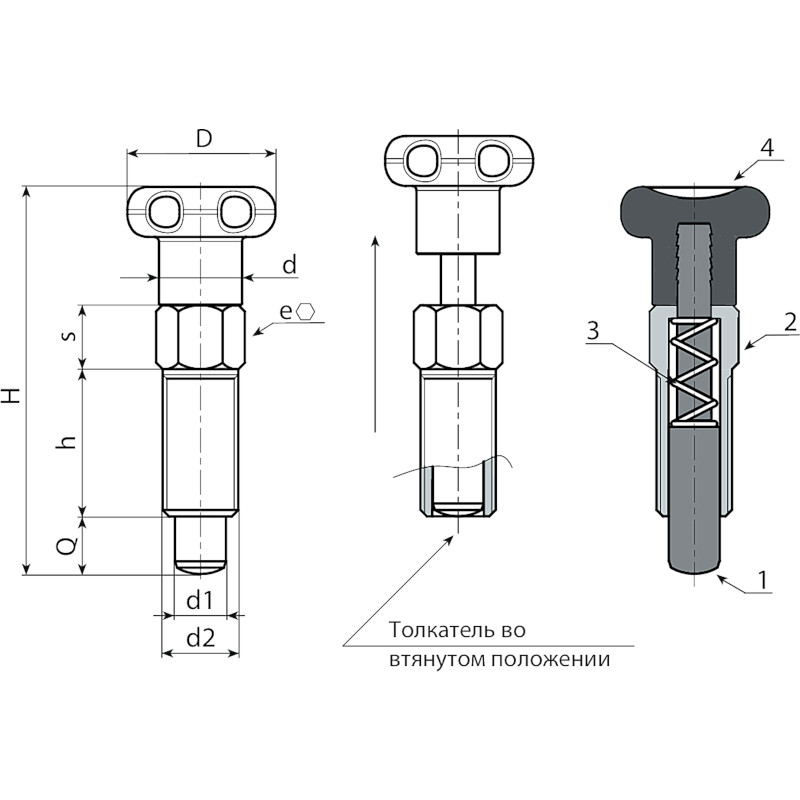

Codice Art. D d H h e s d2 d1 -0,02 -0,04 Q 3D
W795.0001 W795.J0401 14 7 33 12 6 5 M6 4 4 5
W795.0003 W795.J0501 18 9 42 16 8 6 M8 5 5 11
W795.0005 W795.J0601 22 11 52 20 10 7,5 M10 6 6 23
W795.0007 W795.J0801 24 13 61 24 12 9 M12 8 8 38
Версия W795 CIN - из нержавеющей стали (AISI 303)
Codice Art. D d H h e s d2 d1 -0,02 -0,04 Q 3D
W795.0002 W795.J0401CIN 14 7 33 12 6 5 M6 4 4 5
W795.0004 W795.J0501CIN 18 9 42 16 8 6 M8 5 5 11
W795.0006 W795.J0601CIN 22 11 52 20 10 7,5 M10 6 6 23
W795.0008 W795.J0801CIN 24 13 61 24 12 9 M12 8 8 38
