W793

Blokkeerbouten met grove schroefdraad - met knop

GETAPTE BLOKKEERBOUT IN STAAL MET BLOKKEERSLEUF - MET KNOP

Ver. 22V01-0124

GETAPTE BLOKKEERBOUT IN STAAL MET BLOKKEERSLEUF - MET KNOP

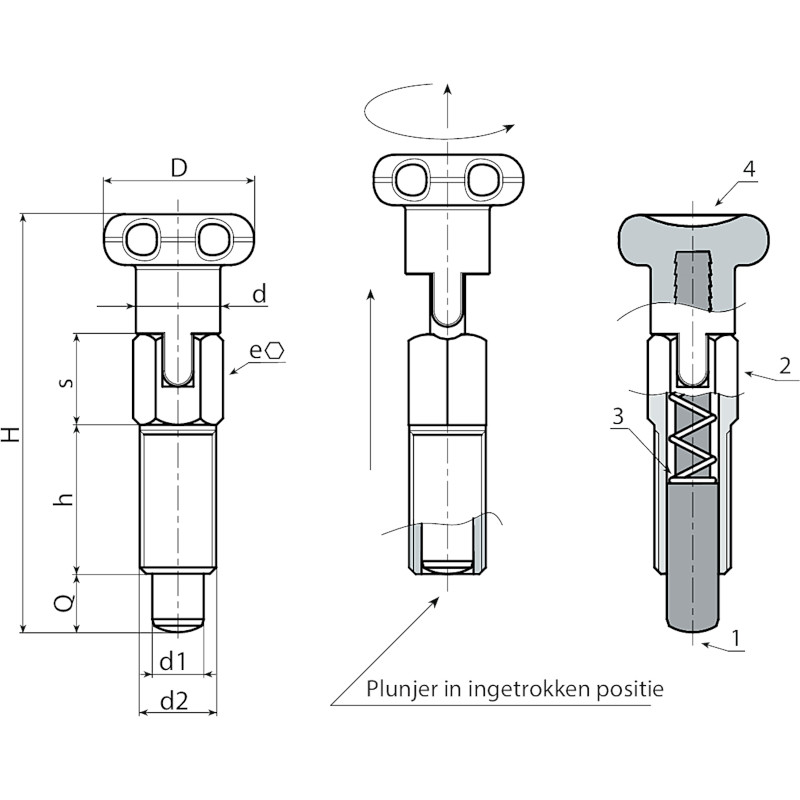

W793 - GETAPTE BLOKKEERBOUT IN STAAL MET BLOKKEERSLEUF - MET KNOP

(1) Blokkeerpen in RVS (AISI 303).
(4) Gelobde knop in versterkte polyamide. Niet demonteerbaar.Bestand tegen oliën en vetten.

(4) Gesatineerd.
(1-2-3) Glad.

  • Technische kenmerken

    Materiaal:
    (1) Blokkeerpen in RVS (AISI 303).
    (4) Gelobde knop in versterkte polyamide. Niet demonteerbaar.Bestand tegen oliën en vetten.
    W793:
    (2) Lichaam getapte blokkeerbout met blokkering in automatenstaal.
    (3) Veer in verzinkt staal.
    W793 CIN:
    (2) Lichaam getapte blokkeerbout met blokkering in RVS (AISI 303).
    (3) Veer in RVS (AISI 301).

    Oppervlak:
    (4) Gesatineerd.
    (1-2-3) Glad.

    Kleur:
    (4) Zwart (RAL 9011).
    W793:
    (2) Verzinkt.
    W793 CIN:
    (1-2) Natuurlijk.

    OPGELET:
    > Wij raden een tolerantie van H7 aan voor de boring van de zitting van de blokkeerboutstang.

    Speciale verzoeken:
    Geen.

Alternatieve producten
Versie W793 - in verzinkt staal
Codice Art. D d H h e s d2 d1 -0,02 -0,04 Q 3D
W793.0001 W793.J0401 14 7 36 12 6 8 M6 4 4 5
W793.0003 W793.J0501 18 9 46 16 8 10 M8 5 5 11
W793.0005 W793.J0601 22 11 55 20 10 11 M10 6 6 24
W793.0007 W793.J0801 21 12,5 64 20,5 12 14 M12 8 8 39
Versie W793 CIN - in RVS (AISI 303)
Codice Art. D d H h e s d2 d1 -0,02 -0,04 Q 3D
W793.0002 W793.J0401CIN 14 7 36 12 6 8 M6 4 4 5
W793.0004 W793.J0501CIN 18 9 46 16 8 10 M8 5 5 11
W793.0006 W793.J0601CIN 22 11 55 20 10 11 M10 6 6 24
W793.0008 W793.J0801CIN 21 12,5 64 20,5 12 14 M12 8 8 39
