W796

Blokkeerbouten met grove schroefdraad - met knop

GETAPTE BLOKKEERBOUT IN STAAL MET MOER - MET KNOP

Ver. 22V01-0124

GETAPTE BLOKKEERBOUT IN STAAL MET MOER - MET KNOP

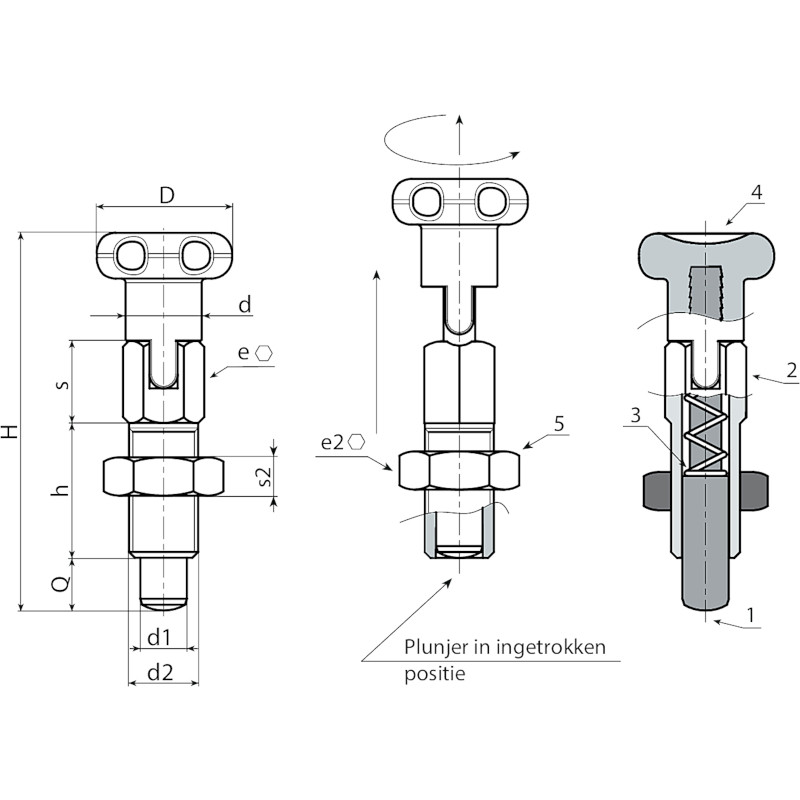

W796 - GETAPTE BLOKKEERBOUT IN STAAL MET MOER - MET KNOP

(1) Blokkeerpen in RVS (AISI 303).
(4) Gelobde knop in versterkte polyamide. Niet demonteerbaar.Bestand tegen oliën en vetten.

(4) Gesatineerd.
(1-2-5) Glad.

  • Technische kenmerken

    Materiaal:
    (1) Blokkeerpen in RVS (AISI 303).
    (4) Gelobde knop in versterkte polyamide. Niet demonteerbaar.Bestand tegen oliën en vetten.
    W796:
    (2) Lichaam getapte blokkeerbout in automatenstaal.
    (3) Veer in verzinkt staal.
    (5) Getapte contramoer in staal (UNI 5589).
    W796 CIN:
    (2) Lichaam getapte blokkeerbout in RVS (AISI 303).
    (3) Veer in RVS (AISI 301).
    (5) Getapte contramoer in RVS (AISI 304) (UNI 5589).

    Oppervlak:
    (4) Gesatineerd.
    (1-2-5) Glad.

    Kleur:
    (4) Zwart (RAL 9011).
    W796:
    (2-5) Verzinkt.
    W796 CIN:
    (1-2-5) Natuurlijk.

    OPGELET:
    > Wij raden een tolerantie van H7 aan voor de boring van de zitting van de blokkeerboutstang.
    > Moer bij levering gemonteerd.

    Speciale verzoeken:
    Op aanvraag leverbaar met gedemonteerde moer.

Alternatieve producten
Versie W796 - in verzinkt staal
Codice Art. D d H h e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W796.0001 W796.J0401 14 7 33 12 6 5 M6 10 4 4 4 5
W796.0003 W796.J0501 18 9 42 16 8 6 M8 13 5 5 5 11
W796.0005 W796.J0601 22 11 52 20 10 7,5 M10 17 6 6 6 23
W796.0007 W796.J0801 24 13 61 24 12 9 M12 19 7 8 8 38
Versie W796 CIN - in RVS (AISI 303)
Codice Art. D d H h e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W796.0002 W796.J0401CIN 14 7 33 12 6 5 M6 10 4 4 4 5
W796.0004 W796.J0501CIN 18 9 42 16 8 6 M8 13 5 5 5 11
W796.0006 W796.J0601CIN 22 11 52 20 10 7,5 M10 17 6 6 6 23
W796.0008 W796.J0801CIN 24 13 61 24 12 9 M12 19 7 8 8 38
