W796

Émbolos de indexación roscados de paso grueso - con botón

BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO - CON TUERCA

Ver. 22V01-0124

BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO - CON TUERCA

W796 - BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO - CON TUERCA

(1) Perno émbolo de indexación de acero inoxidable (AISI 303).
(4) Botón de lóbulos de poliamida reforzada. No desmontable.Resistente a aceites y grasas.

(4) Satinada.
(1-2-5) Lisa.

  • Características técnicas

    Materiales:
    (1) Perno émbolo de indexación de acero inoxidable (AISI 303).
    (4) Botón de lóbulos de poliamida reforzada. No desmontable.Resistente a aceites y grasas.
    W796:
    (2) Cuerpo émbolo de indexación roscado de acero automático.
    (3) Muelle de acero galvanizado.
    (5) Tuerca de bloqueo roscada de acero (UNI 5589).
    W796 CIN:
    (2) Cuerpo émbolo de indexación roscado de acero inoxidable (AISI 303).
    (3) Muelle de acero inoxidable (AISI 301).
    (5) Tuerca de bloqueo roscada de acero inoxidable (AISI 304) (UNI 5589).

    Superficie:
    (4) Satinada.
    (1-2-5) Lisa.

    Color:
    (4) Negro (RAL 9011).
    W796:
    (2-5) Galvanizado.
    W796 CIN:
    (1-2-5) Natural.

    ATENCIÓN:
    > Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.
    > Tuerca suministrada montada.

    Requerimientos especiales:
    Bajo pedido, la tuerca se puede suministrar desmontada.

Productos alternativos
Versión W796 - de acero galvanizado

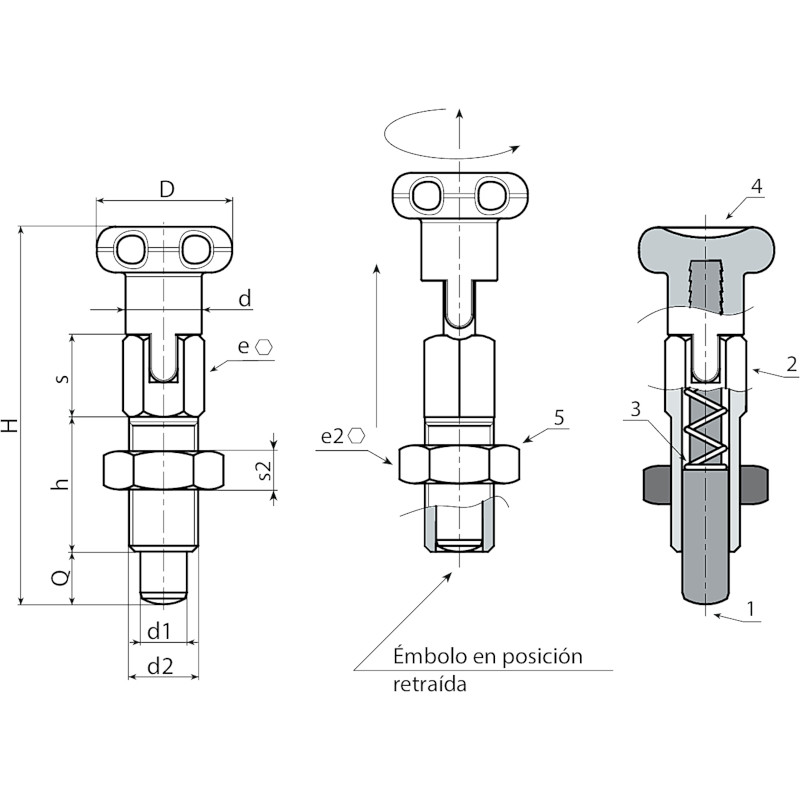

Codice Art. D d H h e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W796.0001 W796.J0401 14 7 33 12 6 5 M6 10 4 4 4 5
W796.0003 W796.J0501 18 9 42 16 8 6 M8 13 5 5 5 11
W796.0005 W796.J0601 22 11 52 20 10 7,5 M10 17 6 6 6 23
W796.0007 W796.J0801 24 13 61 24 12 9 M12 19 7 8 8 38
Versión W796 CIN - de acero inoxidable (AISI 303)
Codice Art. D d H h e s d2 e2 s2 d1 -0,02 -0,04 Q 3D
W796.0002 W796.J0401CIN 14 7 33 12 6 5 M6 10 4 4 4 5
W796.0004 W796.J0501CIN 18 9 42 16 8 6 M8 13 5 5 5 11
W796.0006 W796.J0601CIN 22 11 52 20 10 7,5 M10 17 6 6 6 23
W796.0008 W796.J0801CIN 24 13 61 24 12 9 M12 19 7 8 8 38
