Émbolos de indexación roscados de paso grueso - con botón

BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO CON BLOQUEO

Ver. 22V01-0124

BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO CON BLOQUEO

W793 - BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO CON BLOQUEO

(1) Perno émbolo de indexación de acero inoxidable (AISI 303).
(4) Botón de lóbulos de poliamida reforzada. No desmontable.Resistente a aceites y grasas.

(4) Satinada.
(1-2-3) Lisa.

  • Características técnicas

    Materiales:
    (1) Perno émbolo de indexación de acero inoxidable (AISI 303).
    (4) Botón de lóbulos de poliamida reforzada. No desmontable.Resistente a aceites y grasas.
    W793:
    (2) Cuerpo émbolo de indexación roscado con bloqueo, de acero automático.
    (3) Muelle de acero galvanizado.
    W793 CIN:
    (2) Cuerpo émbolo de indexación roscado con bloqueo, de acero inoxidable (AISI 303).
    (3) Muelle de acero inoxidable (AISI 301).

    Superficie:
    (4) Satinada.
    (1-2-3) Lisa.

    Color:
    (4) Negro (RAL 9011).
    W793:
    (2) Galvanizado.
    W793 CIN:
    (1-2) Natural.

    ATENCIÓN:
    > Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.

    Requerimientos especiales:
    Ninguna.

Productos alternativos
Versión W793 - de acero galvanizado

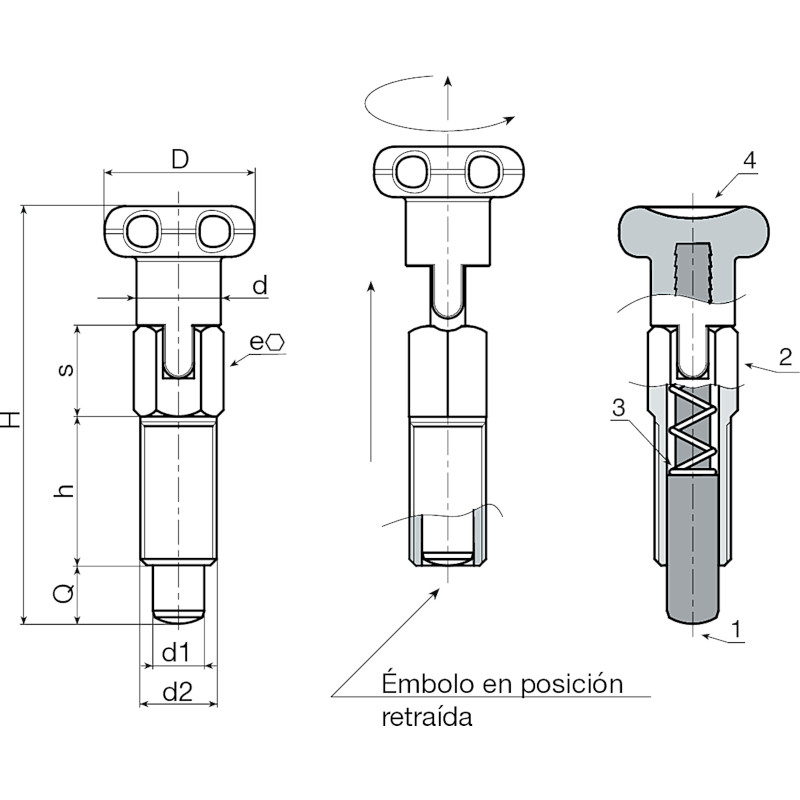

Codice Art. D d H h e s d2 d1 -0,02 -0,04 Q 3D
W793.0001 W793.J0401 14 7 36 12 6 8 M6 4 4 5
W793.0003 W793.J0501 18 9 46 16 8 10 M8 5 5 11
W793.0005 W793.J0601 22 11 55 20 10 11 M10 6 6 24
W793.0007 W793.J0801 21 12,5 64 20,5 12 14 M12 8 8 39
Versión W793 CIN - de acero inoxidable (AISI 303)
Codice Art. D d H h e s d2 d1 -0,02 -0,04 Q 3D
W793.0002 W793.J0401CIN 14 7 36 12 6 8 M6 4 4 5
W793.0004 W793.J0501CIN 18 9 46 16 8 10 M8 5 5 11
W793.0006 W793.J0601CIN 22 11 55 20 10 11 M10 6 6 24
W793.0008 W793.J0801CIN 21 12,5 64 20,5 12 14 M12 8 8 39
